22
1
.4 DIN PLUS: Indicatifs de sections
1.4 DIN PLUS: Indicatifs de
sections
Pour les tours équipés d'un magasin d'outils et/ou d'un axe Y, on
dispose des indicatifs de sections suivants.
Section MAGASIN A PLATEAU

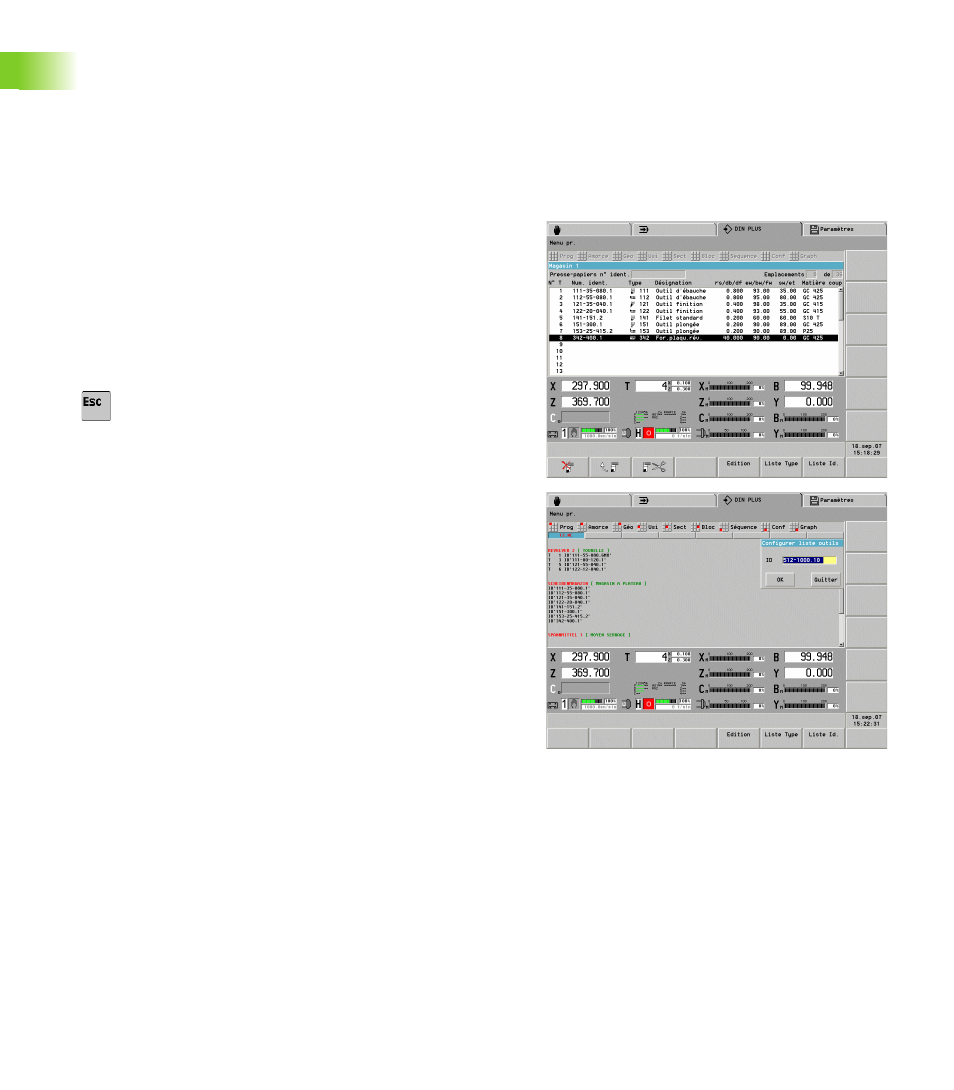

Dans la section MAGASIN A PLATEAU, vous indiquez la liste de tous
les outils qui doivent être utilisés dans le programme CN. Cette liste
est exploitée lors de la programmation du cycle G714 (changer l'outil
du magasin). L'ordre chronologique des entrées n'a pas d'importance.
Créer/modifier la liste des outils du magasin:
U Sélectionner „Amorce > Créer liste d'outils“
U Sélectionner les outils dans la banque de données et
les inscrire dans la liste
U Appuyer sur la touche ESC pour fermer la liste
Introduire ou modifier un magasin d'outils donné:
U Positionner le curseur dans la section MAGASIN A
PLATEAU
U Réintroduire l'outil: Appuyer sur la touche INS
U Modifier l'outil: Appuyer sur ENTREE ou cliquer deux
fois sur la touche gauche de la souris
U Editer la boîte de dialogue „Configurer liste outils“
Section FRONT_Y, FACE_ARR._Y
Les indicatifs de sections désignent le plan XY (G17) et le plan de
référence du contour (sens Z).
Paramètres
X
Diamètre de surface (pour limitation de coupe)
Z Position du plan de référence – par défaut: 0
C Position broche – par défaut: 0
