.15 TURN PLUS: Cont
ours dans le plan XY
Plan XY: Rainure circulaire
Cette fonction définit une rainure linéaire dans le plan XY.

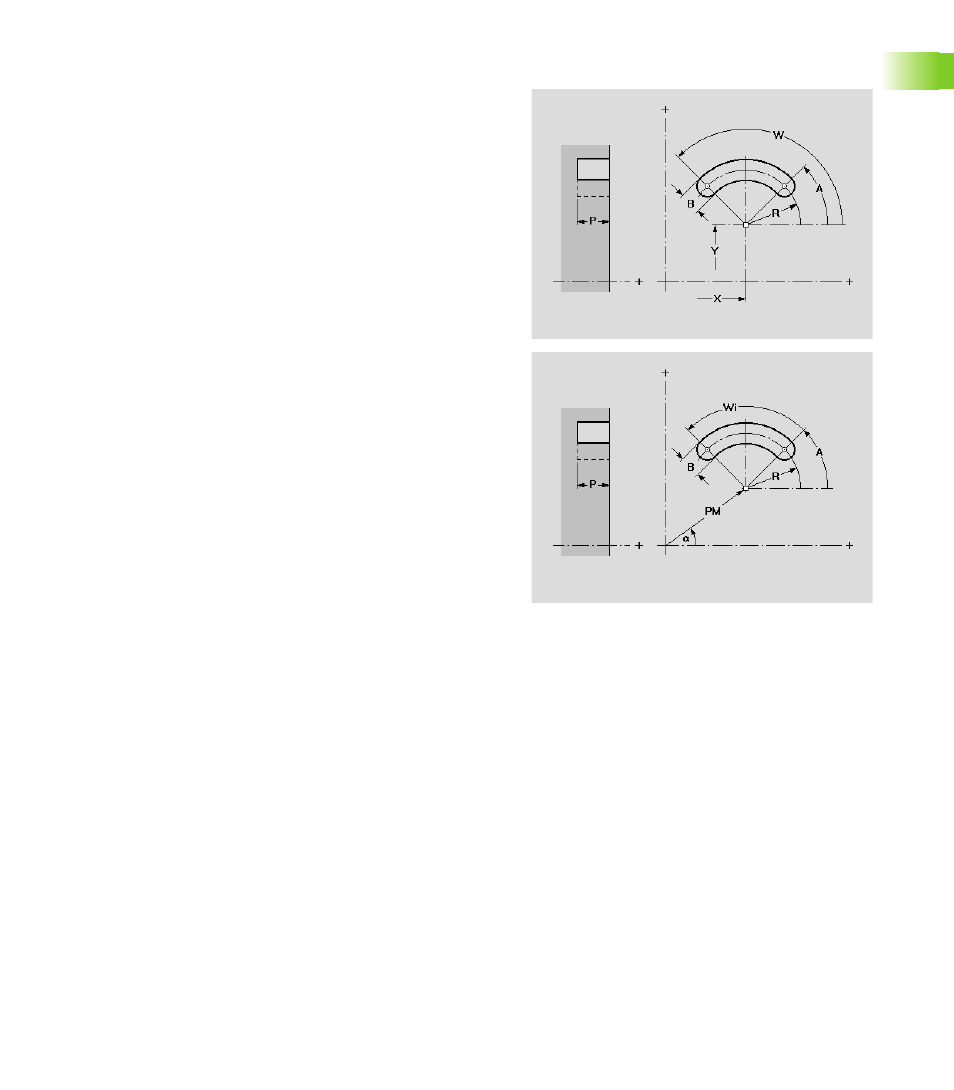

Paramètres
X
Centre de courbure en coordonnées cartésiennes (cote de
rayon)
Y Centre de courbure en coordonnées cartésiennes
PM Centre de courbure en coordonnées polaires
a Centre de courbure en coordonnées polaires (référence
angle: Axe X positif)
A Angle initial de la rainure (référence: Axe X)
W Angle final de la rainure (référence: Axe X)
R Rayon de courbure (référence: Trajectoire du centre de la
rainure)
B Largeur de la rainure
P Profondeur de la figure
