HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 47)

CNC PILOT 4290 HEIDENHAIN 47
1
.9 DIN PLUS: Outils du mag
a
sin
Définir la position de l'outil G712
Si l'axe B a été positionné au moyen de commandes uniques, indiquez
à la CN la position d'outil avec G712.
Le cycle G712 contient les définitions suivantes:
„ Angle de l'axe B
„ Décalage de l'angle de position
„ Orientation de l'outil
Décalage de l'angle de position: „Décalage angle de position“
permet de configurer les outils de tournage sur „normal“ ou „tête en
bas“. La CNC PILOT tient alors compte de la configuration par défaut
enregistrée dans la banque de données des outils (angle de position =
angle de position à partir des données de l'outil + décalage de l'angle
de position).

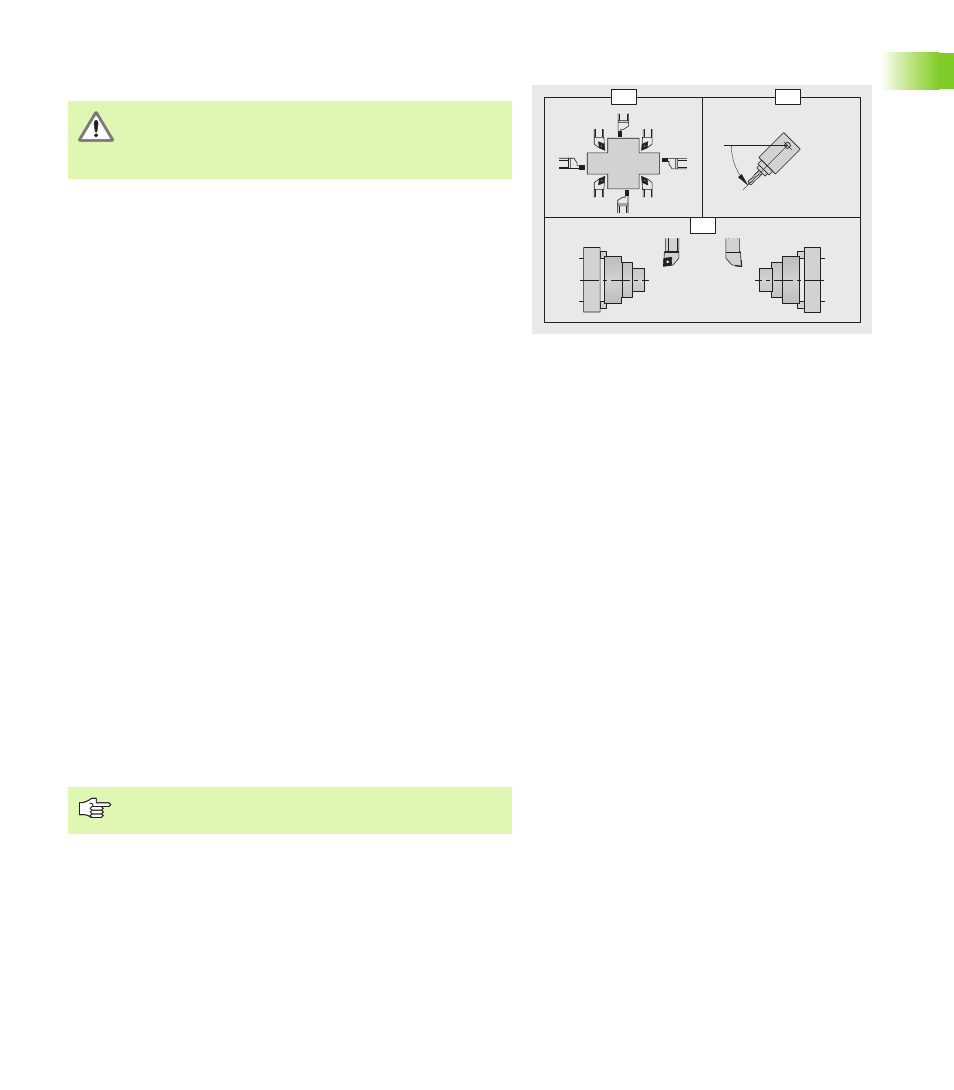

Orientation d'outil: Pour calculer la position de la pointe de l'outil, la
CNC PILOT tient compte de la position de la dent. La CNC PILOT
distingue les outils d'ébauche, de finition, à plaquette ronde ainsi que
les outils d'usinage de gorges et les outils de filetage (voir figure).
C=0° C=180°
B O=
1 3
7 5
2
4
6
8
C
B O
Le cycle G712 est adapté à la machine par le constructeur
de la machine. La définition suivante des paramètres et du
processus peut diverger de la méthode de travail de votre
machine. Consultez le Manuel de la machine.
Paramètres
B
Angle d'axe B. Angle sur lequel se trouve l'axe B.
C Décalage de l'angle de position pour les outils de tournage
„ 0°: Position d'outil „normale“
„ 180°: Position d'outil „tête en bas“
O Orientation pour les outils de tournage. Position de la dent de
l'outil (voir figure).
„ Positions des outils 1, 3, 5, 7: pour les outils d'ébauche, de
finition et à plaquettes rondes (les outils neutres se
reconnaissent à l'angle d'attaque)
„ Positions des outils 2, 4, 6, 8: Pour les outils d'usinage de
gorges et de filetage (on définit dans les données d'outils si
l'on a un outil „à droite“ ou „à gauche“)
G712 définit la position de l'outil. L'outil n'est pas en
mouvement.
