G845 (axe Y) – Fraisage
Vous agissez sur le sens de fraisage avec le „mode d'usinage H“, le
„sens d'usinage Q“, et le sens de rotation de la fraise (voir tableau
G845 dans le Manuel d'utilisation). Ne programmez que les
paramètres indiqués dans le tableau suivant.
Voir également:
„ G845 – Principes de base: Page 56
„ G845 – Déterminer les positions de pré-perçage: Page 57

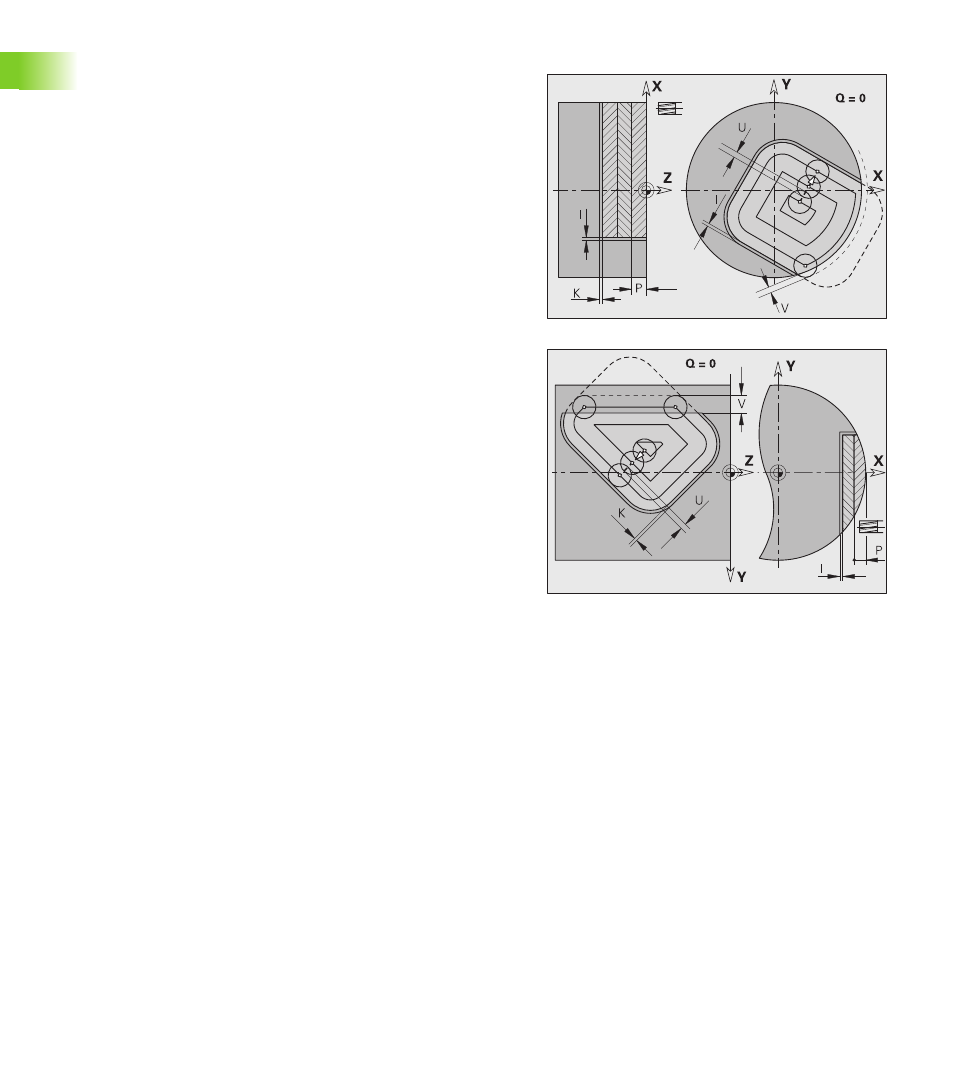

Paramètres – Fraisage
NS
Numéro de séquence – référence à la description du contour
P Profondeur de fraisage (max.) (plongée dans le plan de
fraisage)
I Surépaisseur dans le sens X
K Surépaisseur dans le sens Z
U Facteur de recouvrement (min.) (par défaut: 0,5)
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement. Définit la valeur pour que la fraise
dépasse le rayon externe (par défaut: 0,5):
„ 0: Le contour défini sera fraisé intégralement
„ 0 < V <= 1: Dépassement = V*diamètre de la fraise
H Mode de fraisage (par défaut: 0)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
A partir de la version de logiciel 625 952-05: lors de plongée
pendulaire ou hélicoïdale, F est utilisée comme avance
d'usinage.
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
J Plan de retrait (par défaut: Retour à la position initiale)
„ Plan XY: Position de retrait dans le sens Z
„ Plan YZ: Position de retrait dans le sens X (cote de diamètre)
Q Sens d'usinage (par défaut: 0)
„ Q=0: De l'intérieur vers l'extérieur
„ Q=1: De l'extérieur vers l'intérieur
A Processus „fraisage“: A=0 (par défaut=0)
NF Marque de position – Référence à partir de laquelle le cycle lit
les positions de pré-perçage [1..127].
O Comportement en plongée (par défaut: 0)
Plongée verticale O=0: Le cycle déplace l'outil au point
initial, plonge en avance de plongée et fraise ensuite la poche.
