.15 TURN PLUS: Cont
ours dans le plan XY
Plan XY: Elément linéaire
Cette fonction définit un élément linéaire dans le plan XY.
Définir l'élément linéaire:
Appeler le menu Droite
Sélectionner le sens de l'élément linéaire:
Droite verticale
Droite horizontale
Droite avec angle
Droite avec angle
Droite avec direction quelconque
Indiquer les cotes de la droite et définir le raccordement à l'élément
de contour suivant.
Paramètres
X
Point final en coordonnées cartésiennes (cote de rayon)
Y Point final en coordonnées cartésiennes
Xi Point final incrémental
Yi Point final incrémental
P Point final en coordonnées polaires
a Point final en coordonnées polaires (référence angle: Axe X
positif)

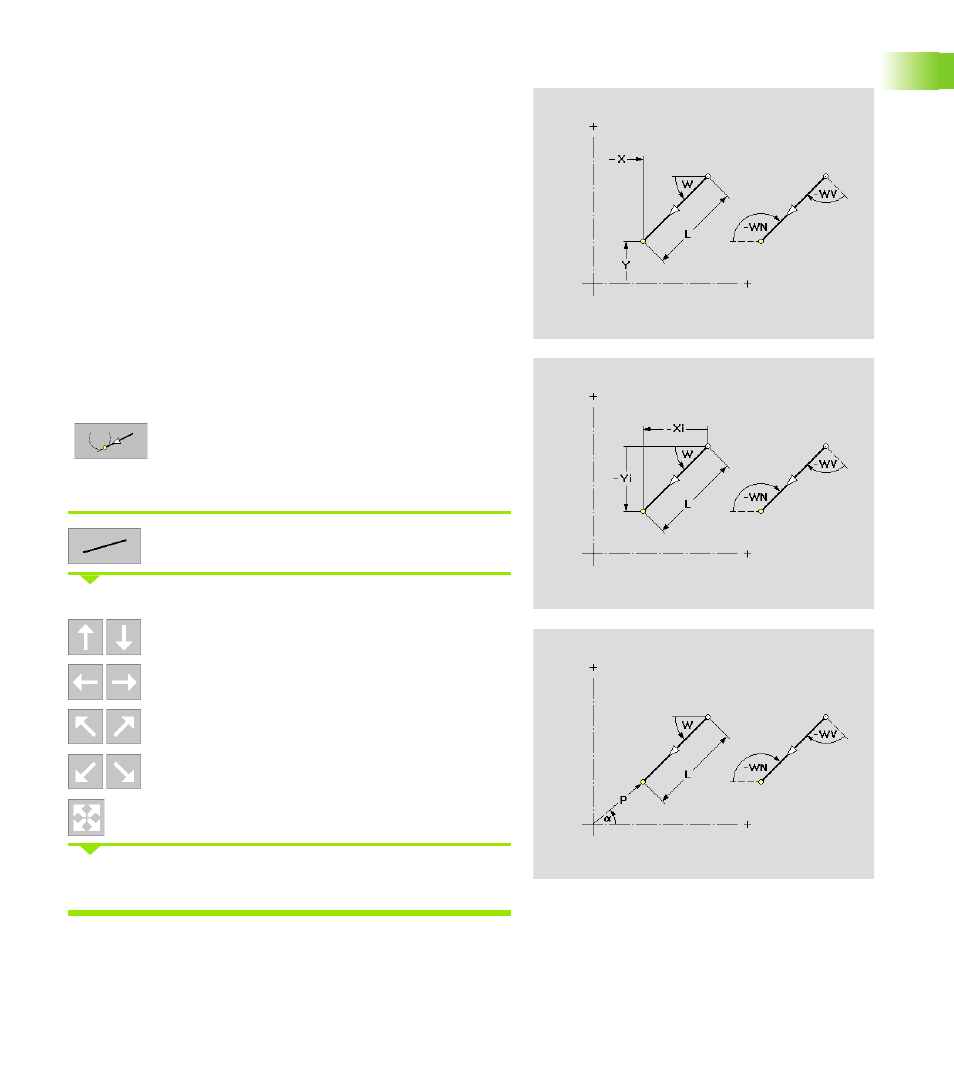

W Angle de la droite (référence: voir figure d'aide)
WV Angle avec l'élément précédent, sens anti-horaire. Arc de
cercle comme élément précédent: Angle avec la tangente
WN Angle avec l'élément suivant, sens anti-horaire. Arc de cercle
comme élément suivant: Angle avec la tangente
L Longueur de l'élément
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
