1.3 Remarques de programmation
Position des contours de fraisage
Vous définissez le plan de référence ou le diamètre de référence dans
l'indicatif de section. Vous définissez la profondeur et la position d'un
contour de fraisage (poche, îlot) de la manière suivante dans la
définition du contour:
„ avec Profondeur P dans le cycle G308 précédemment programmé
„ en alternative pour les figures: Paramètre de cycle Profondeur P
Le signe de „P“ détermine la position du contour de fraisage:
„ P<0: Poche
„ P>0: Îlot
„ X: Diamètre de référence dans l'indicatif de section
„ Z: Plan de référence dans l'indicatif de section
„ P: Profondeur issue de G308 ou de la définition de la figure
Limitation de coupe
Si des parties du contour de fraisage sont situées hors du contour de
tournage, vous délimitez la surface à usiner avec le diamètre surface
X / diamètre de référence X (paramètres de l'indicatif de section ou
de la définition de la figure).
La limitation de coupe agit également pour les opérations de fraisage
sur plans inclinés.

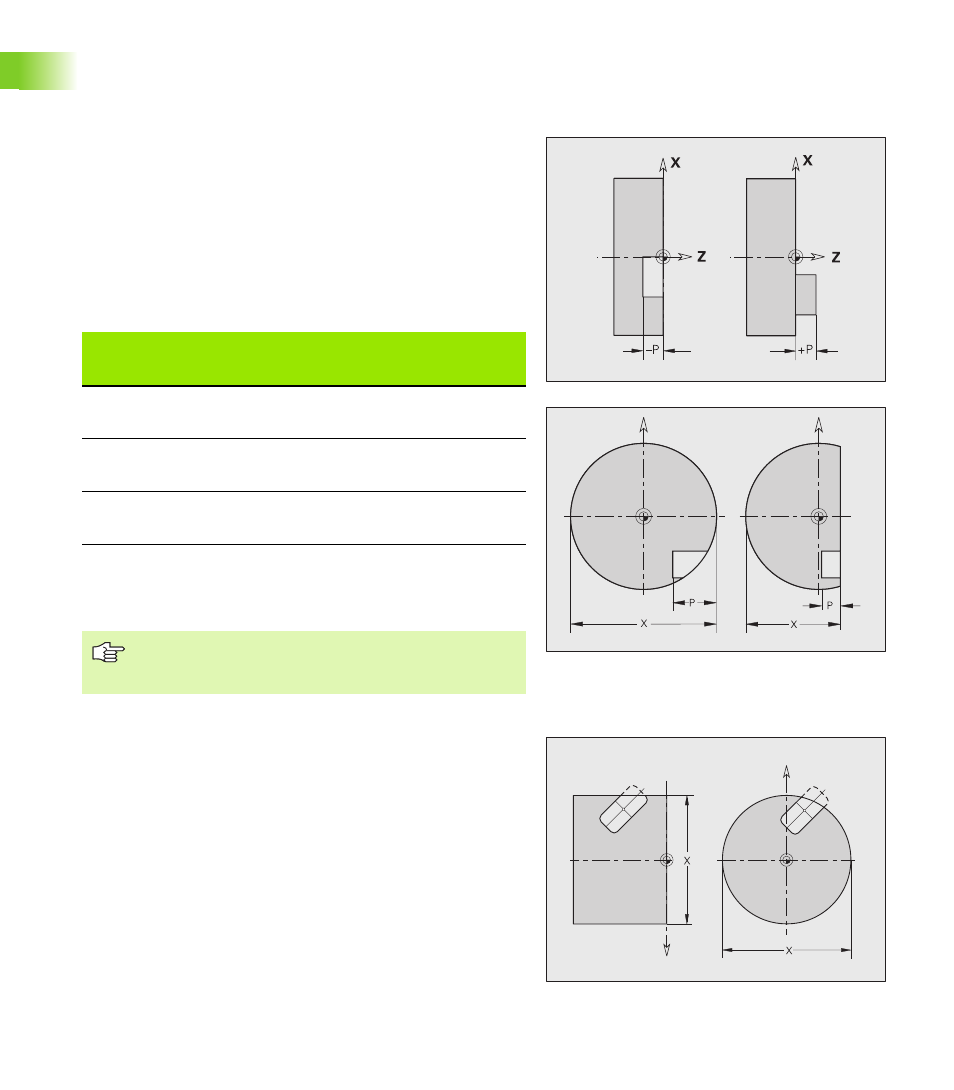

Position du contour de fraisage
Section P Surface
Fond de
fraisage
FRONT P<0
P>0
Z
Z+P
Z+P
Z
FACE ARRIERE P<0
P>0
Z
Z–P
Z–P
Z
ENVELOPPE P<0
P>0
X
X+(P*2)
X+(P*2)
X
Les cycles de surfaçage usinent la totalité de la surface
décrite dans la définition du contour. Les îlots à l'intérieur
de cette surface ne sont pas pris en compte.
