Opérations d'usinage avec l'axe B
Le programme CN suivant exécute tout d'abord le fraisage d'une
„surface“ (plan incliné), puis celui d'une poche sur le plan incliné.
L'outil perce ensuite des trous à l'intérieur de la poche.
Dans cet exemple, le plan incliné est usiné avec des instructions
individuelles. Mais cette surface unique est définie dans la définition
du contour. On peut ainsi définir les figures et les trous par rapport au
plan incliné. Autre avantage: La surface peut être représentée avec la

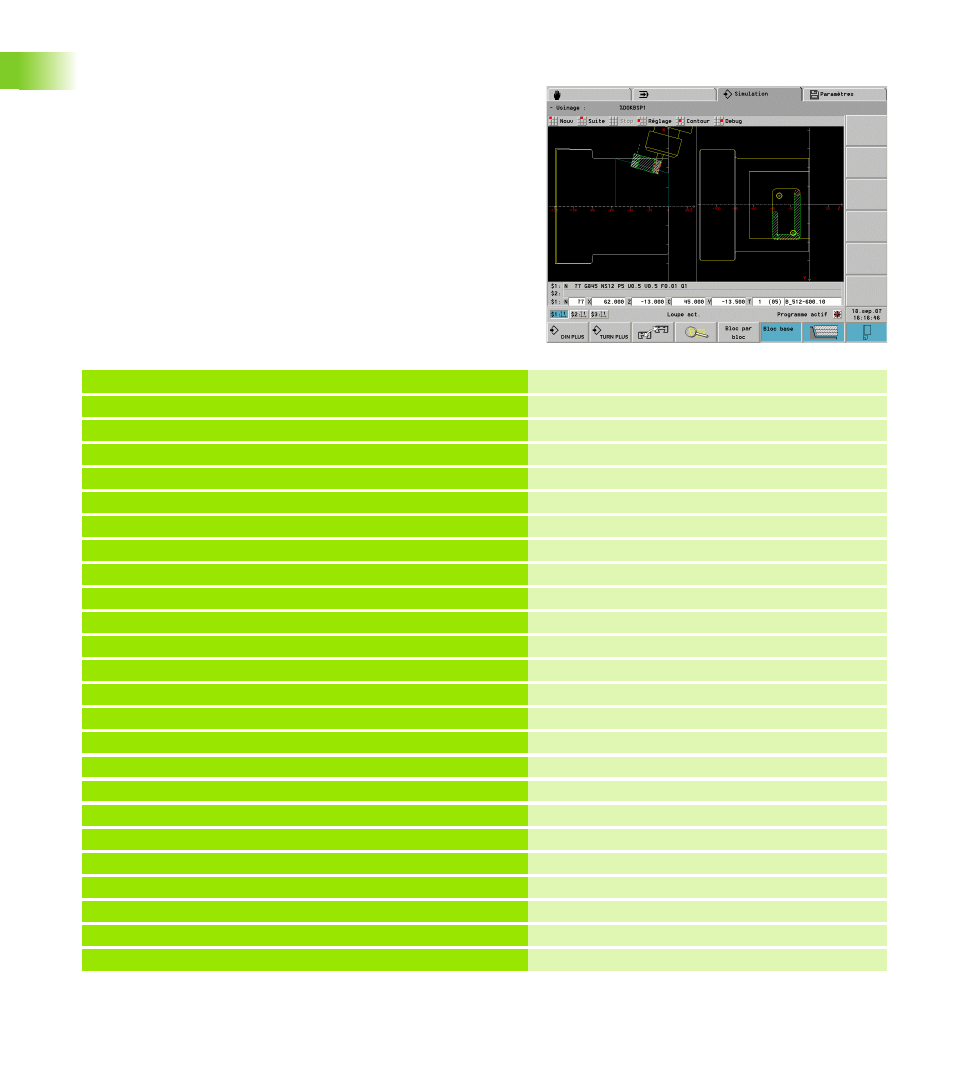

simulation graphique.
Exemple: „Axe B [DOKBSP1.NC]“
TETE PROGRAMME
#DATE 01.03.07
#MATIERE ST 60-2
#CHARIOT $1
#SYNCHRO 0
MAGASIN A PLATEAU
ID"B_112-80-0.8"
ID"B_512-600.10"
ID"B_322-1000.10"
ID"B_332-0500.10"
ID"372-600.10"
ID"B_522-6000.1"
PIECE BRUTE
N 1 G20 X120 Z120 K1
PIECE FINIE
N 2 G0 X0 Z-118
N 3 G1 Z0
N 4 G1 X100 B-1
N 5 G1 Z-80 B2
N 6 G1 X118 B-1
N 7 G1 Z-118 B-1
N 8 G1 X0
