.12 Simulation

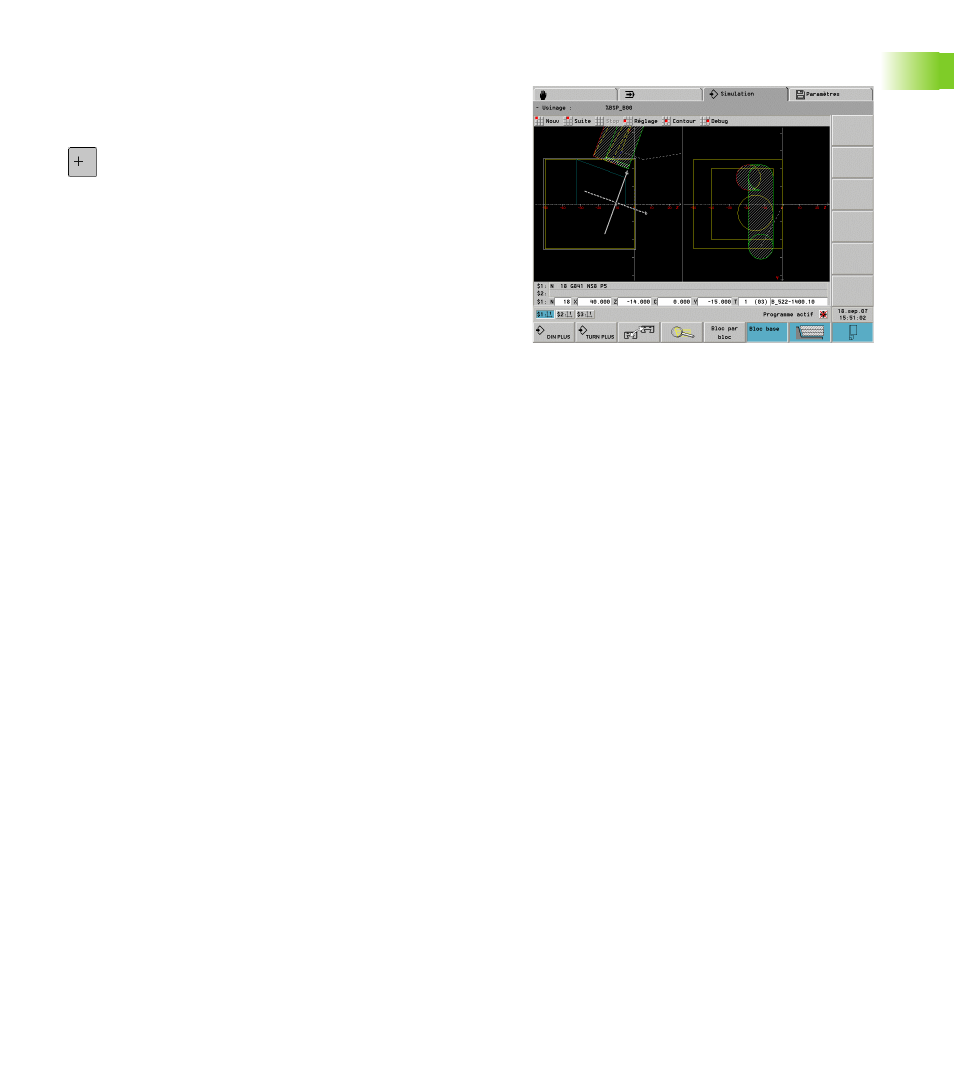

Afficher le système de coordonnées
La simulation affiche au besoin la système de coordonnées décalé/
incliné dans la „fenêtre de tournage“. Condition requise: La simulation
est en mode arrêt.
U Appuyer sur la „touche continuer“. La simulation
affiche le système de coordonnées actuel.
Lors de la simulation de l'instruction suivante ou si vous appuyez une
nouvelle fois sur la „touche continuer“, le système de coordonnées
disparaît.
Affichage des positions avec les axes B et Y
Les champs suivants sont „fixes“:
„ N: Numéro de séquence de la séquence source CN
„ X, Z, C: Valeurs de position (valeurs effectives)
Vous configurez les autres champs avec „PgUp/PgDown“ ou avec le
menu („Réglage > Ligne d'état“):
„ Configuration standard (valeurs du chariot sélectionné):
„ Y: Valeur de position (valeur effective)
„ T: Données d'outils avec emplacement dans la tourelle, dans le
magasin (entre „(..)“) et numéro d'identification
„ Configuration des „données technologiques“:
„ Vitesse de rotation
„ Avance
„ Sens de rotation broche
„ Configuration de l'„axe B“:
„ B: Angle d'inclinaison de l'axe B
„ G16/B: Angle du plan incliné
