.15 TURN PLUS: Cont
ours dans le plan XY
Plan XY: Polygone

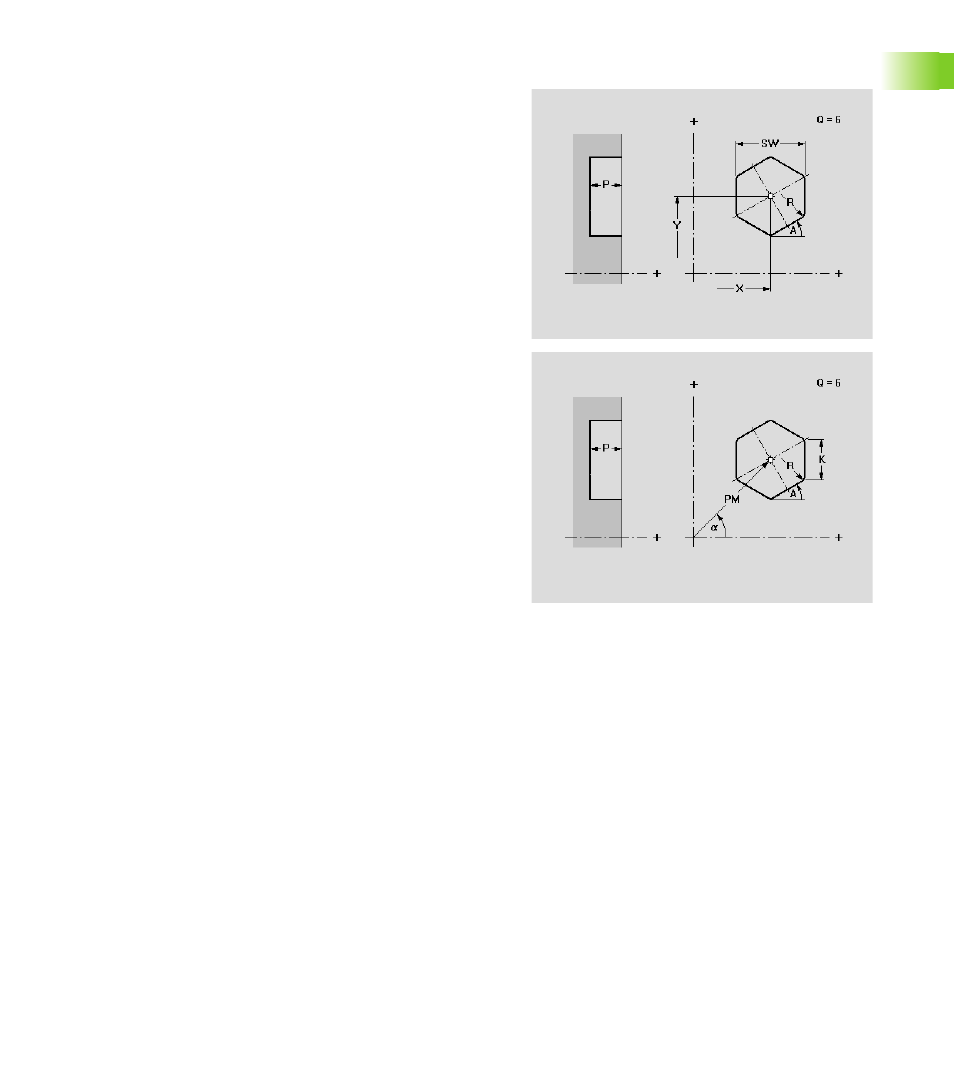

Cette fonction définit un polygone dans le plan XY.
Paramètres
X
Centre en coordonnées cartésiennes (cote de rayon)
Y
Centre en coordonnées cartésiennes
PM
Centre en coordonnées polaires
a
Centre en coordonnées polaires (référence angle: Axe X
positif)
A
Angle avec un côté du polygone (référence: axe X)
Q
Nombre de cotés(Q>3)
K
Longueur du côté
SW
Cote sur plats (diamètre cercle inscrit)
R
Chanfrein/arrondi
Largeur du chanfrein
Rayon de l'arrondi
P
Profondeur de la figure
