HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 41)

CNC PILOT 4290 HEIDENHAIN 41
1
.7 DIN PLUS: Plans d'usinag
e

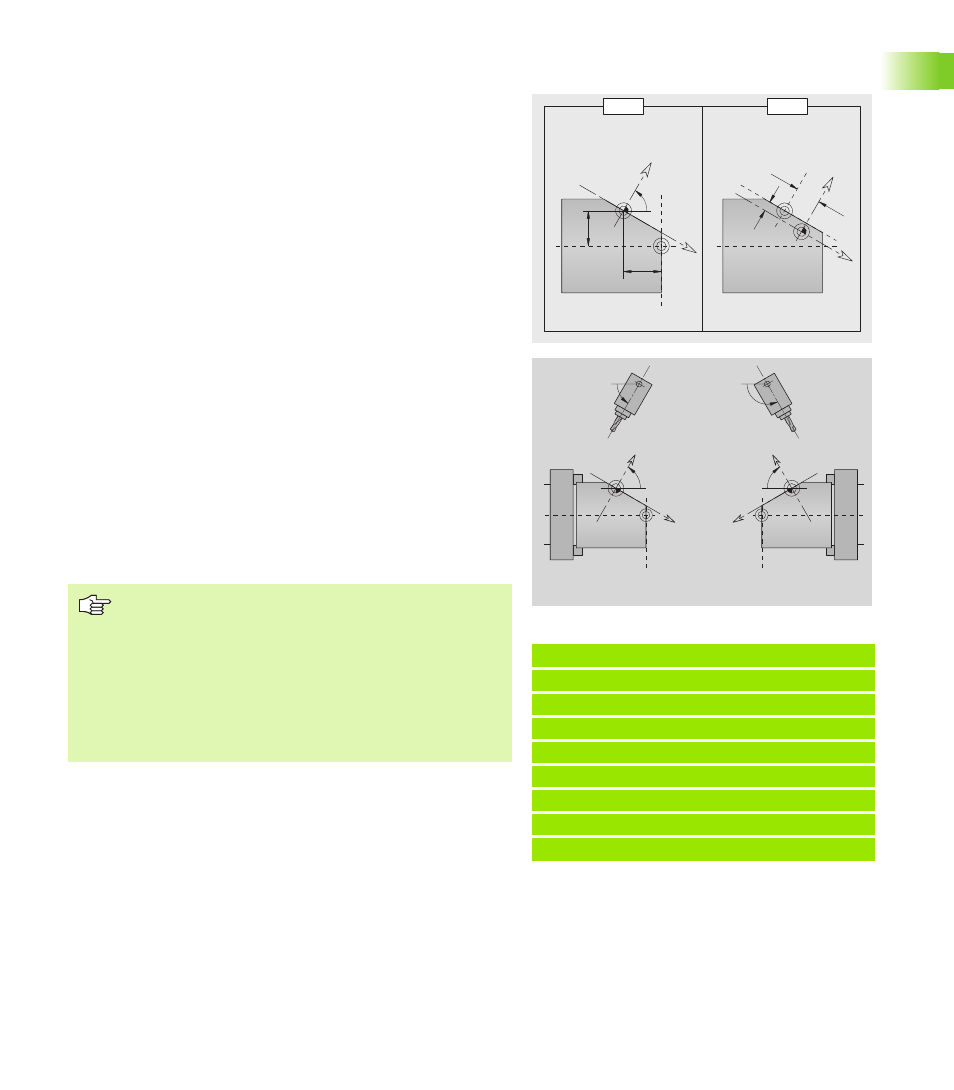

Inclinaison du plan d'usinage G16
G16 exécute les transformations et rotations suivantes:
„ Décale le système de coordonnées à la position I, K
„ Fait pivoter le système de coordonnées de la valeur de l'angle B;
point de référence: I, K
„ Décale (si cette opération est programmée) le système de
coordonnées de la valeur de U et W dans le système de
coordonnées pivoté
G16 Q0 réinitialise le plan d'usinage. Le point zéro et le système de
coordonnées définis avant la fonction G16 redeviennent valides.
G16 Q2 commute à nouveau vers l'inclinaison G16 précédente.
L'axe de référence pour l'„angle du plan B“ est l'axe Z positif. Ceci est
valable aussi dans le système de coordonnées réfléchi.
Exemple: „G16“
. . .
USINAGE
...
N.. G19
N.. G15 B130
N.. G16 B130 I59 K0 Q1
N.. G1 X.. Z.. Y..
N.. G16 Q0
. . .
X
U, W B, I, K
–K
I
Z
B
X
–U
W
Z
Z
B
X
Z
B
X
Paramètres
B
Angle du plan; référence: Axe Z positif
I Référence du plan dans le sens X (cote de rayon)
K Référence du plan dans le sens Z
U Décalage dans le sens X
W Décalage dans le sens Z
Q Activer/désactiver l'inclinaison du plan d'usinage
„ 0: Désactiver l'„inclinaison du plan d'usinage“
„ 1: Incliner le plan d'usinage
„ 2: Commuter à nouveau vers l'inclinaison G16 précédente
Remarque :
„ Dans le système de coordonnées incliné, X est l'axe de
réglage. Les coordonnées X sont des coordonnées de
diamètre.
„ L'inversion du système de coordonnées n'a aucune
répercussion sur l'axe de référence de l'angle
d'inclinaison („angle d'axe B“ de G714).
„ Tant que G16 reste activée, les autres décalages de
point zéro ne sont pas admis.
