CNC PILOT 4290 HEIDENHAIN 77
1
.15 TURN PLUS: Cont
ours dans le plan XY

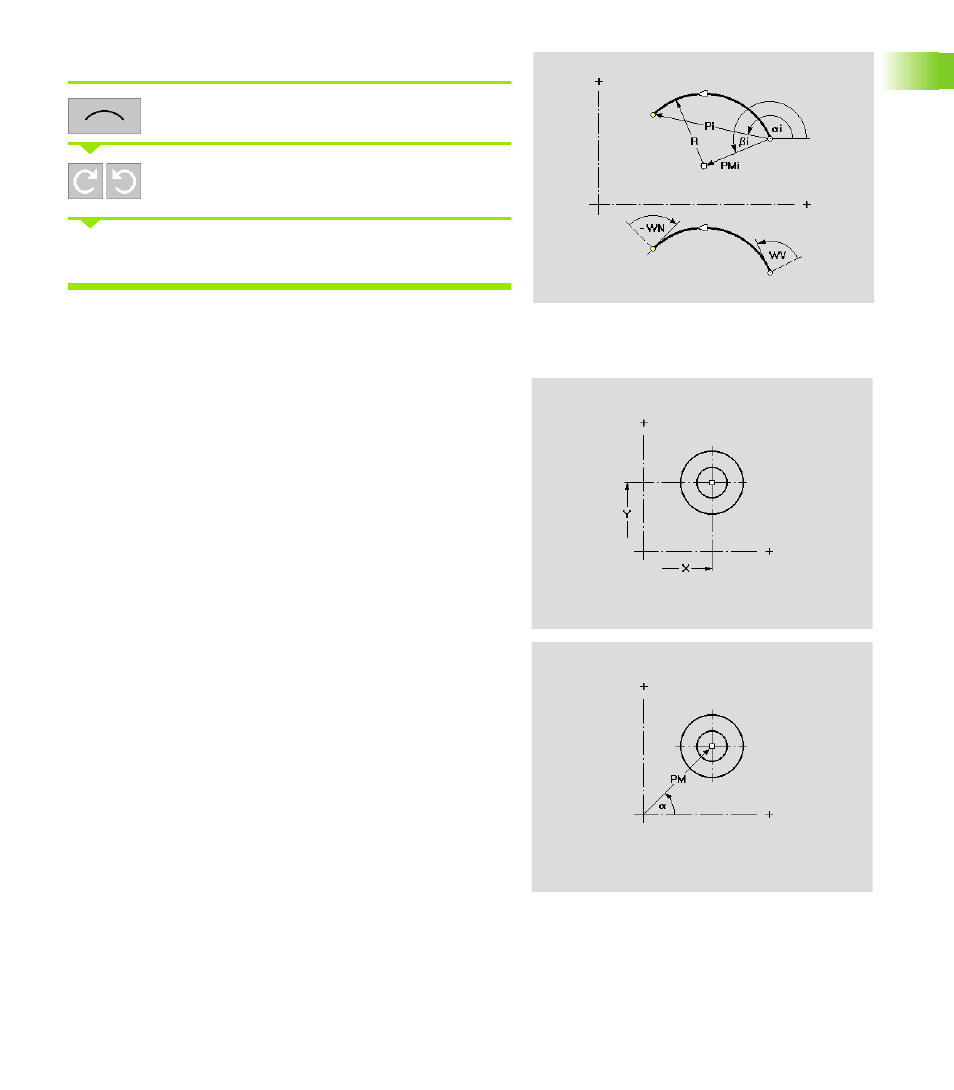

Définir l'élément circulaire:
Appel du menu arc de cercle
Sélectionner le sens de rotation de l'arc de cercle
Indiquer les cotes de l'arc de cercle et définir le raccordement à
l'élément de contour suivant.
Plan XY: Perçage unique
Cette fonction définit un perçage unique dans le plan XY pouvant être
constitué des éléments suivants:
„ Centrage
„ Perçage
„ Chambrage
„ Taraudage
Paramètres du point de référence du perçage
X
Position – Centre en coordonnées cartésiennes (cote de
rayon)
Y Position – Centre en coordonnées cartésiennes
PM Position – Centre en coordonnées polaires
a Position – Centre en coordonnées polaires (référence angle:
Axe X positif)
