.5 DIN PLUS: Cont
ours dans le plan XY
Modèle linéaire dans le plan XY G471-Géo

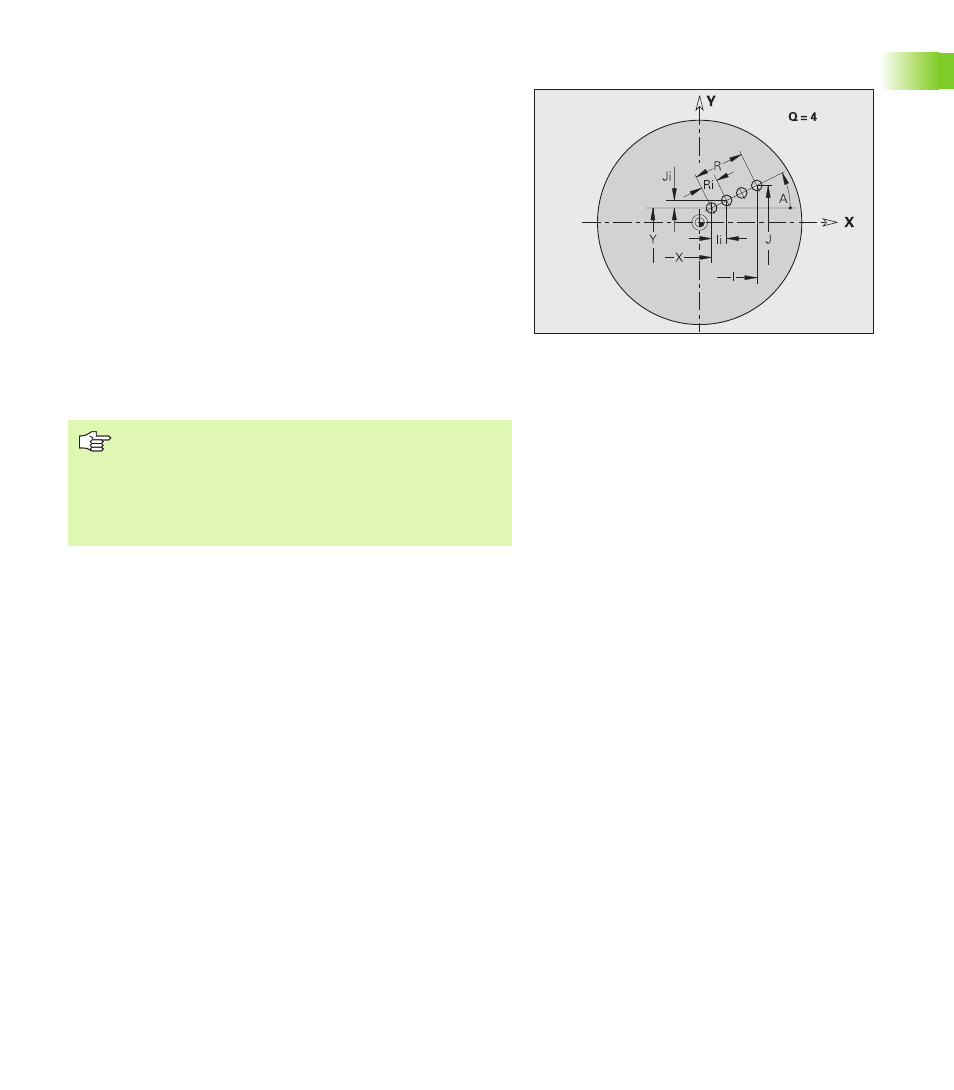

G471 définit un modèle de trous linéaire dans le plan XY. G471 agit sur
le trou ou la figure défini(e) dans la séquence suivante (G370..375,
G377).
Paramètres
Q
Nombre de figures
X Point initial du modèle (cote de rayon)
Y Point initial du modèle
I Point final du modèle (sens X; cote de rayon)
J Point final du modèle (sens Y)
Ii Distance entre deux figures dans le sens X
Ji Distance entre deux figures dans le sens Y
A Angle de l'axe longitudinal à l'axe X
R Longueur totale du modèle
Ri Distance entre deux figures (distance modèle)
Remarques sur la programmation
„ Programmez le trou/la figure dans la séquence suivante
sans centre.
„ Le cycle de fraisage (section USINAGE) appelle le trou/
la figure dans la séquence suivante, et non pas la
définition du modèle.
