1.7 DIN PLUS: Plans d'usinage
Vous définissez le plan d'usinage lorsque vous programmez des
opérations de perçage ou de fraisage avec l'axe Y.
Si vous ne programmez pas le plan d'usinage, la CNC PILOT exécute
le tournage ou le fraisage avec l'axe C (G18 plan XZ).
A partir de la version de logiciel 625 952-05: à la fin du programme
d'usinage (M30, M99), le plan de travail est réinitialisé à G18.

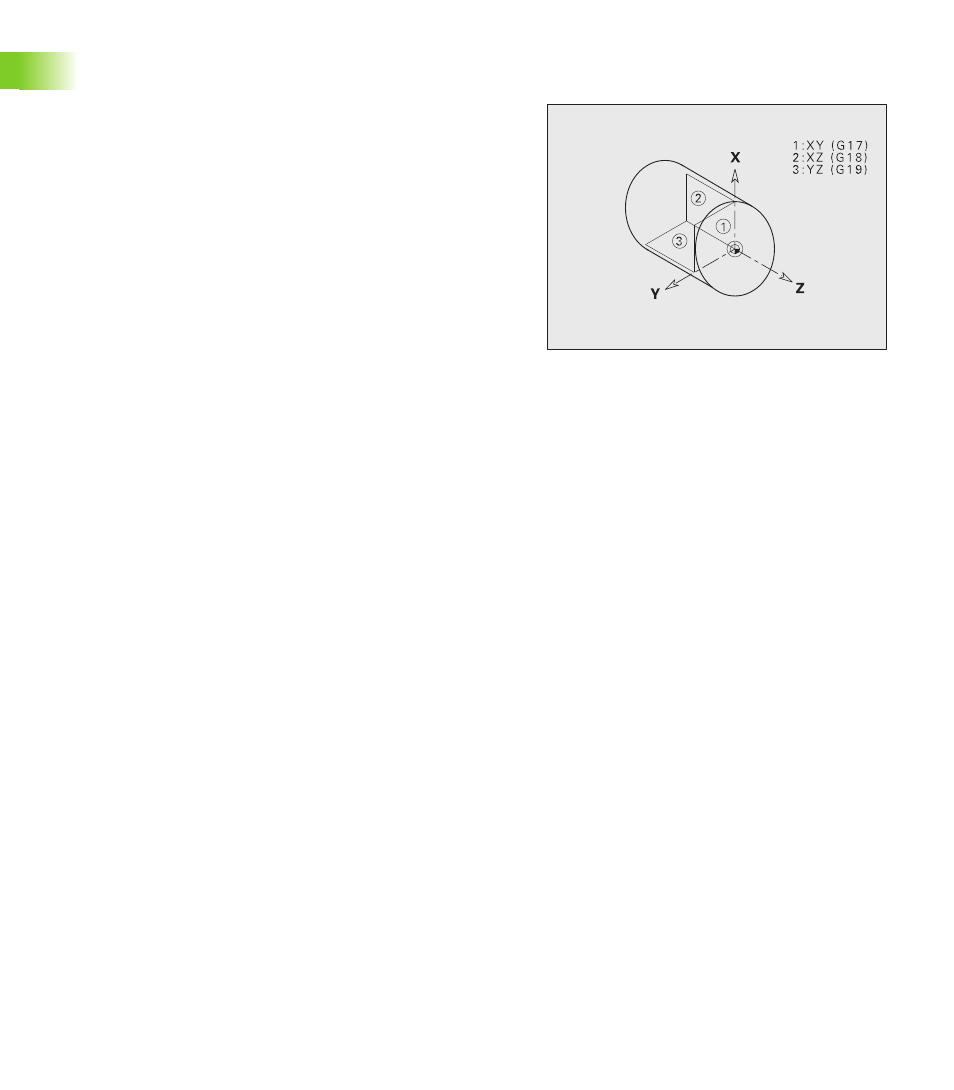

G17 Plan XY (face frontale ou arrière)
L'usinage avec les cycles de fraisage a lieu dans le plan XY et la passe
avec les cycles de fraisage et de perçage, dans le sens Z.
G18 Plan XZ (tournage)
Le „tournage normal“ ainsi que le perçage et le fraisage sont
effectués dans le plan XZ avec l'axe C.
G19 Plan YZ (vue de dessus/enveloppe)
L'usinage avec les cycles de fraisage a lieu dans le plan YZ et la passe
avec les cycles de fraisage et de perçage, dans le sens X.
