.12 Simulation
1.12 Simulation
Simulation du plan incliné
Représentation du contour: La simulation représente la vue YZ de la
pièce ainsi que les contours dans les plans inclinés avec la vue
latérale. Pour pouvoir représenter les modèles de trous et les
contours de fraisage perpendiculairement au plan incliné – par
conséquent sans distorsion, la simulation ignore la rotation du
système de coordonnées et un décalage à l'intérieur du système de
coordonnées pivoté.
Remarques portant sur la représentation des contours sur plans
inclinés:
„ Le paramètre „K“ de G16 ou de la section ENVELOPPE_Y
détermine le „début“ du modèle de trous ou du contour de fraisage
dans le sens Z.
„ Les modèles de trous et contours de fraisage sont représentés
perpendiculairement au plan incliné. Il en résulte un „décalage“ par
rapport au contour.

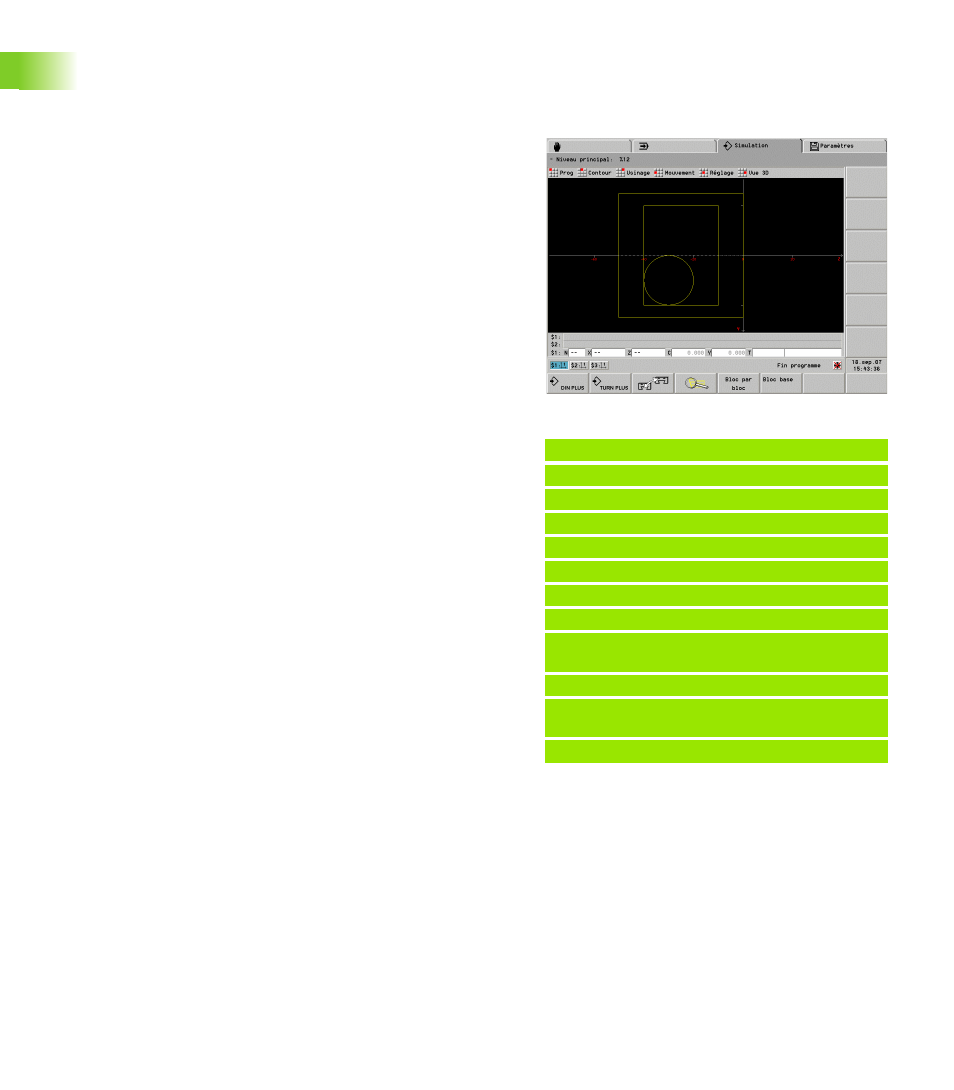

La figure et la section de programme correspondante illustrent cette
situation.
Fraisage et perçage: Pour la vue latérale, les règles de la
représentation du contour s'appliquent également à la représentation
des trajectoires de l'outil sur le plan incliné.
Lors de l'usinage sur le plan incliné, l'outil est „esquissé“ dans la
fenêtre face frontale. La simulation affiche à l'échelle la largeur de
l'outil. Grâce à cette méthode, vous pouvez contrôler le recouvrement
lors des opérations de fraisage. Les trajectoires de l'outil sont
également représentées à l'échelle (en perspective) avec le graphique
filaire.
Dans toutes les „fenêtres auxiliaires“, la simulation représente l'outil
et la trace de l'arête de coupe lorsque l'outil est perpendiculaire au
plan. Une tolérance de +/– 5° est prise en compte. Si l'outil n'est pas
perpendiculaire au plan, le „point lumineux“ représente l'outil et sa
trajectoire est affichée sous forme de ligne.
Exemple: „Contour sur le plan incliné“
...
PIECE FINIE
N2 G0 X0 Z0
N3 G1 X50
N4 G1 Z-50
N5 G1 X0
N6 G1 Z0
ENVELOPPE_Y X50 C0 B80 I25 K-10 H0
N7 G386 Z0 Ki10 B–30 X50 C0 [surface
unique]
ENVELOPPE_Y X50 C0 B20 I25 K-20 H1
N8 G384 Z–10 Y10 X50 R10 P5 [cercle
entier]
...
