90 II Informations techniques
II – 9 A
c
cessoir
e
s
II – 9 Accessoires
Références des accessoires
ND 522/523 Poignée
ID 618025-01

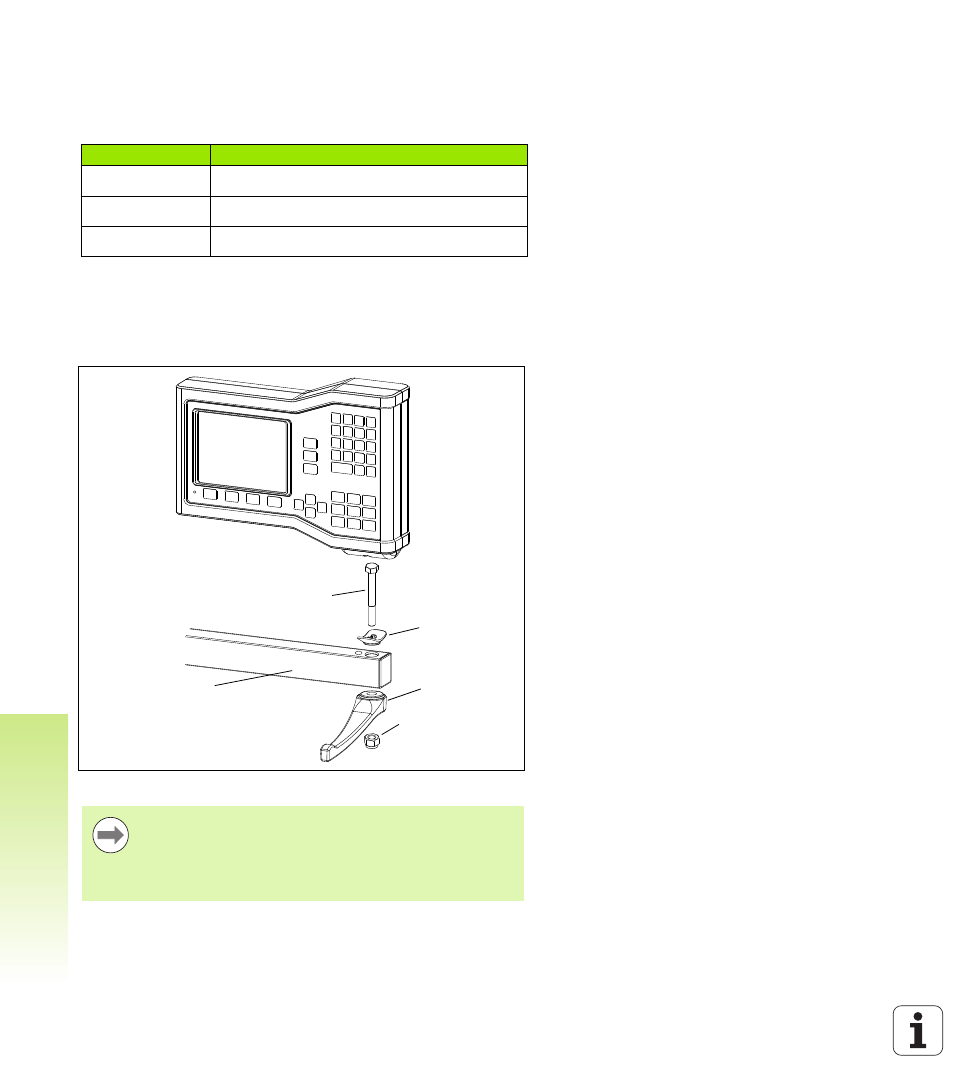

Montage de la visualisation de cotes avec bras de montage
(information de référence)
Référence Accessoires
532522-01 ND 522, avec emballage
532523-01 ND 523, avec emballage
625491-01 ND 522/523 Pied de montage, avec emballage
Le pied de montage possède une rainure empêchant que
l'écrou de blocage ne tourne. Montez tous les éléments
sur le bras de montage. Puis faites glisser la visualisation
de cotes sur le montage pivotant/tournant. Positionnez et
fixez la visualisation de cotes en serrant la poignée.
Boulon
Option bras de montage (non
compris dans la fourniture)
Ecrou de blocage
Montage pivotant/
tournant
Poignée
