Correction d'erreur non-linéaire
Si la mesure réalisée avec le comparateur révèle une erreur alternante
ou ponctuelle, utilisez dans ce cas la correction d'erreur non-linéaire.
Vous calculez les valeurs de correction nécessaires et les inscrivez
dans un tableau. Le ND 522/523 gère jusqu’à 200 points de correction
par axe. Le calcul de l'erreur entre deux points de correction voisins
s'effectue avec l'interpolation linéaire.
Créer un tableau de correction d’erreurs non-linéaires
 Sélectionnez NON-LIN. avec la softkey TYPE.
 Si vous désirez créer un nouveau tableau de valeurs de correction,
appuyez tout d'abord sur la softkey EDITER TABLEAU. Validez avec
Enter
.
 Tous les points de correction (200 max.) sont séparés par le même
intervalle. Positionnez le curseur sur DISTANCE, appuyez sur la
touche Enter et introduisez la distance entre les différents points de
correction. Appuyez sur la touche fléchée VERS LE BAS.
 Introduisez le point initial. Le point initial se réfère au point d'origine
du système de mesure. Si vous ne connaissez pas la distance,
déplacez-vous au point initial et appuyer sur MEMORISER POSITION.
Validez avec Enter.

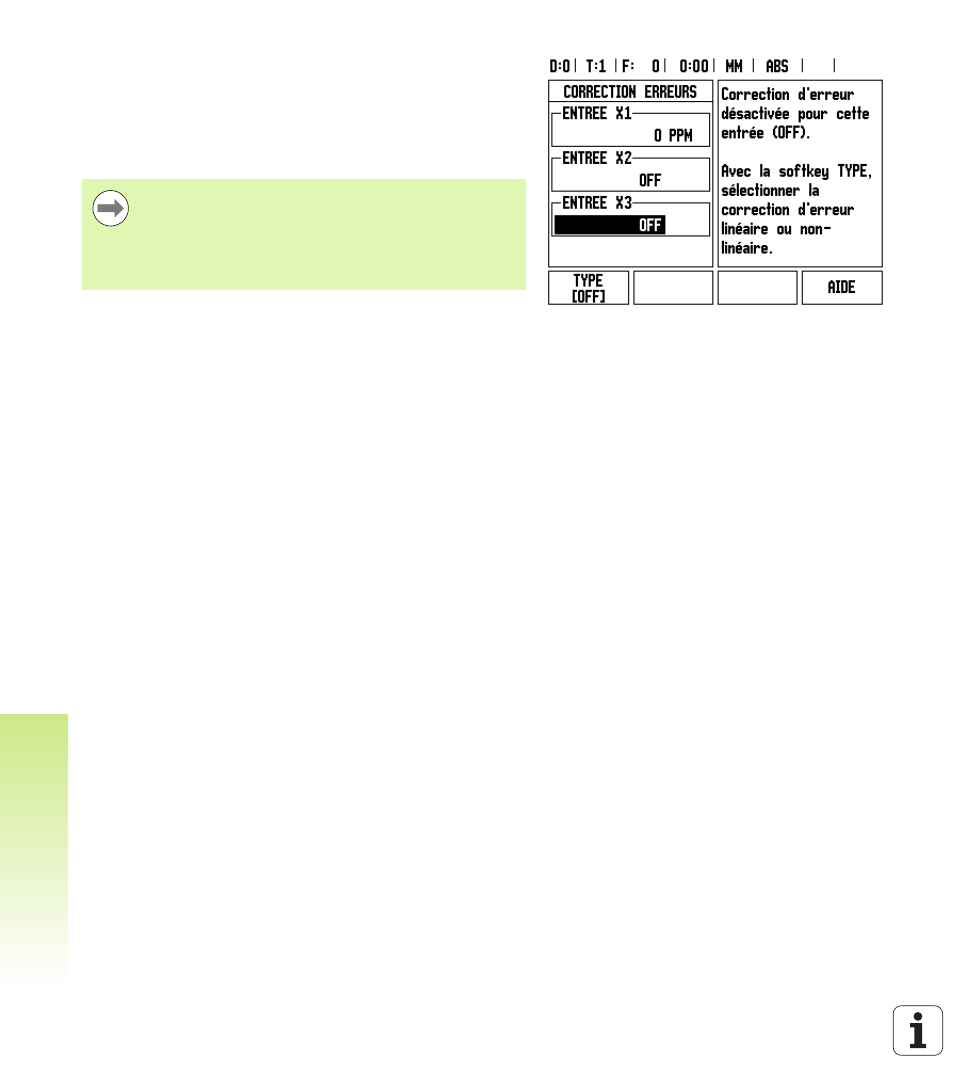

Fig. II.8 Masque d'introduction pour la correction
d'erreur linéaire
La compensation d'erreur non-linéaire n'est disponible
que pour les systèmes de mesure équipés de marques de
référence. Pour activer la correction d'erreur non-linéaire,
vous devez tout d'abord franchir les marques de
référence. Sinon, aucune valeur de correction ne sera
effectuée.
