I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e
Exemple: Ouvrez le formulaire d'introduction des données avec la
touche FRAISER UN ARC: (cf. Fig. I.45), (Fig. I.46) et (Fig. I.47).
Plan: XY (trois possibilités: XY, YZ, & XZ). Sélectionnez le plan adéquat.
Centre: Introduisez les données ou bien appuyez sur la softkey
MEMORISER.
1ère étape: Introduire les données
Avec la softkey PLAN, sélectionnez le plan d'usinage.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées du centre ou bien
validez la position actuelle avec MEMORISER.
Appuyez sur la touche fléchée VERS LE BAS.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez les coordonnées XY du point initial sur
l'axe ou bien validez la position actuelle avec
MEMORISER
. Introduisez les coordonnées du point
final
sur l'axe ou bien appuyez sur MEMORISER.
Appuyez sur la touche fléchée VERS LE BAS.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez la taille de l'incrément. L'introduction de
la taille de l'incrément est optionnelle. Avec
incrément = 0, l'opérateur indique le déplacement
qu'il souhaite effectuer entre chaque passe pendant
la durée d'exécution.
Appuyez sur la touche Enter si vous désirez exécuter
le programme ou bien sur la softkey FIN si vous
voulez le quitter.

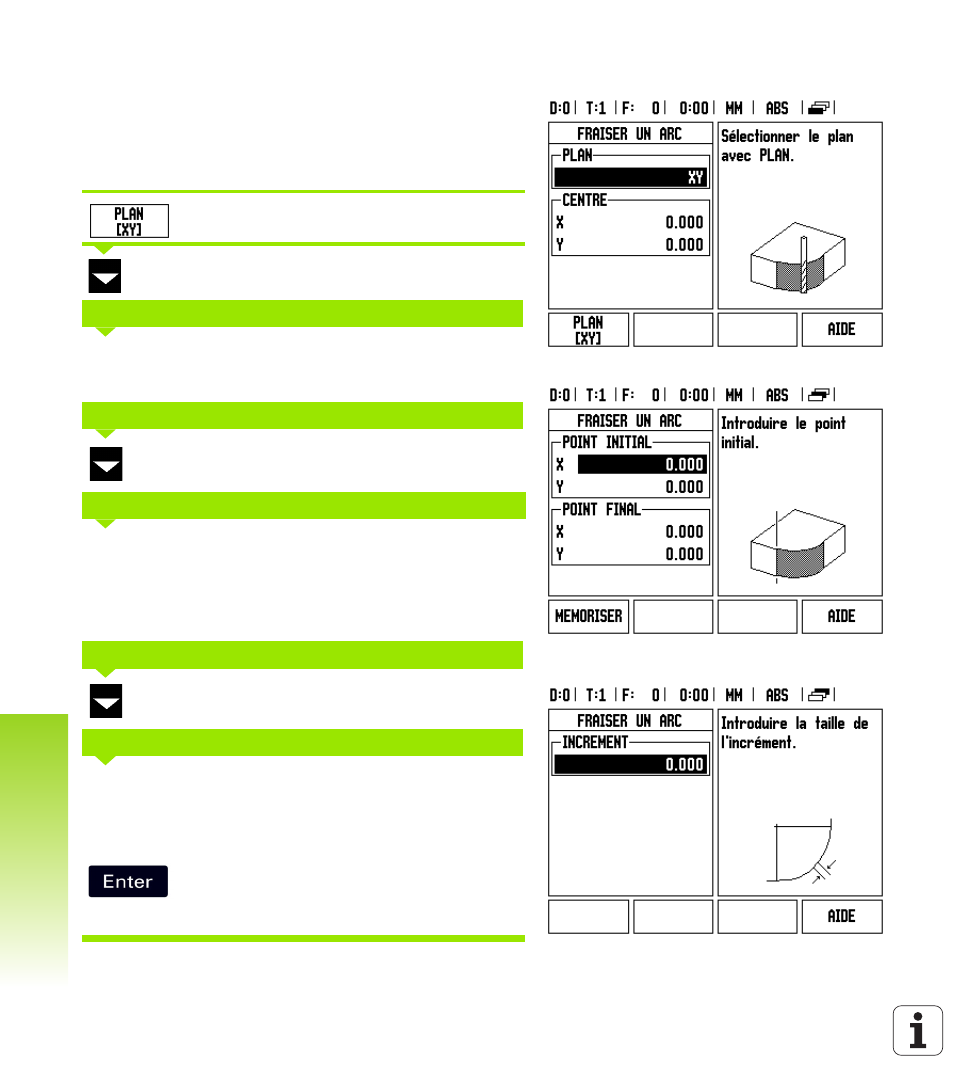

Fig. I.45 Masque d'introduction: Fraiser un arc
Fig. I.46 Masque d'introduction: Point initial
Fig. I.47 Masque d'introduction: Point final
CENTRE
INTRODUIRE LES DONNÉES SUIVANTES
POINT INITIAL ET POINT FINAL
INTRODUIRE LES DONNÉES SUIVANTES
TAILLE DE L'INCREMENT
