ND 522/523
25
I – 2 Utilisation du ND
522/523
Facteur échelle
Avec le facteur échelle, vous pouvez réduire ou agrandir une pièce.
Tous les déplacements du système de mesure sont multipliés par le
facteur échelle. L'utilisation du facteur échelle 1,0 créé une pièce dont
la taille est identique à celle du plan. Cf. Fig. I.14.

Avec les touches numériques, vous introduisez un nombre. Ce
nombre peut être compris entre 0,1000 et 10,000. On peut aussi
introduire une valeur négative.
 Le paramétrage du facteur échelle est préservé après la mise hors
tension de la visualisation de cotes.
 Si vous paramétrez un facteur échelle différent de 1, l'écran indique
le symbole du facteur échelle derrière les valeurs affichées.
 Vous activez ou désactivez le facteur échelle actif avec la softkey
ON/OFF
.
IMAGE MIROIR
Axes au diamètre
Avec la fonction AXES AU DIAMETRE, vous indiquez les axes pour
lesquels les valeurs de position doivent être affichées en tant que
valeur de rayon ou de diamètre. Sélectionnez ON pour afficher la
valeur de position de l'axe comme valeur de diamètre. Si vous
sélectionnez OFF, vous désactivez la fonction Rayon/Diamètre. Cf.
Fig. I.15. Informations relatives à la fonction Rayon/diamètre en mode
Tournage, cf. „Softkey RX (rayon/diamètre)” à la page 66.
 Sélectionnez AXES DIAMETRE et validez avec Enter.
 Le curseur se trouve maintenant dans le champ Axe X. Selon le
paramètre que vous voulez définir pour cet axe, appuyez sur la
softkey ON/OFF pour activer ou désactiver la fonction.
 Validez avec Enter.

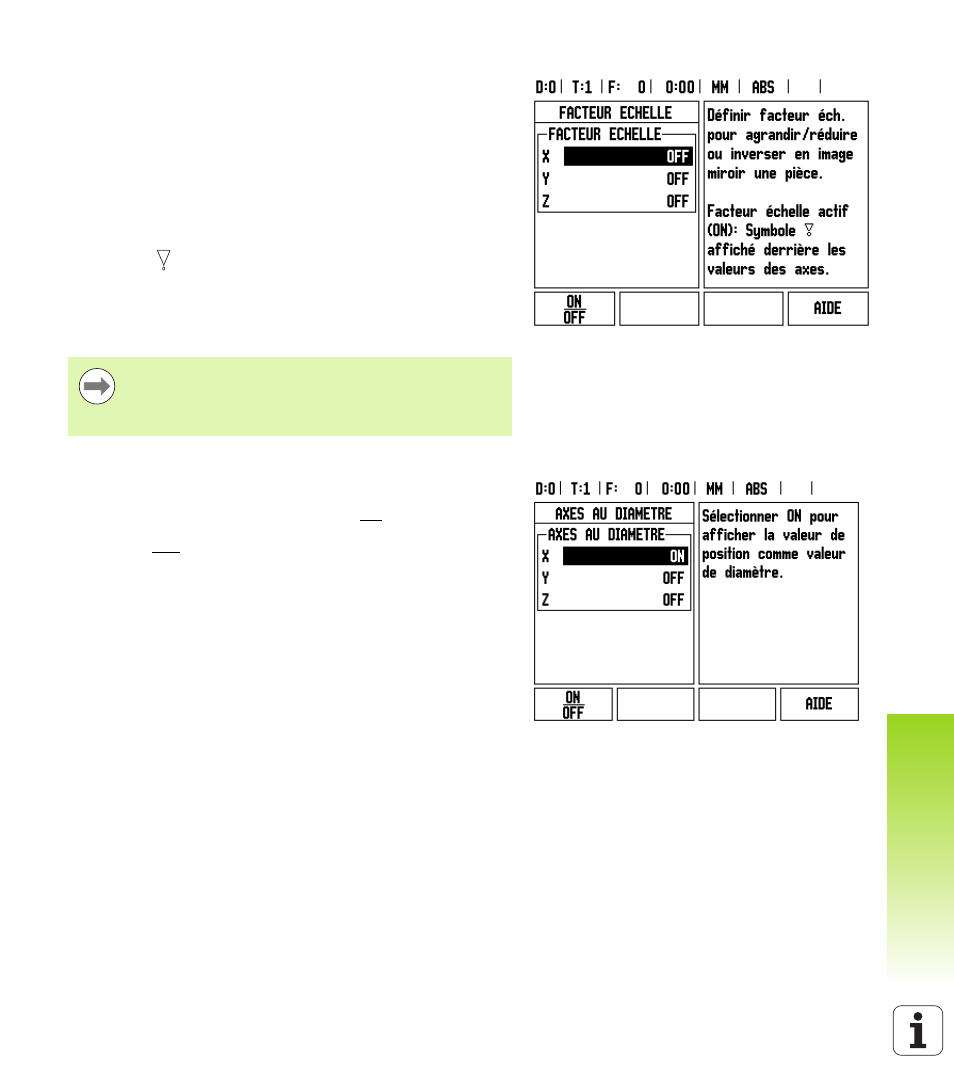

Fig. I.14 Facteur échelle
L’introduction du facteur échelle –1,00 vous donne l’image
miroir de votre pièce. Vous pouvez simultanément obtenir
une image miroir de la pièce et l’agrandir/la réduire en
tenant compte de l’échelle.
Fig. I.15 Masque d'introduction Axes au diamètre
