Marques de référence du système de mesure
Les systèmes de mesure sont généralement équipés d'une ou de
plusieurs marques de référence (cf. Fig. I.6) utilisées par la fonction
d'exploitation des marques de référence du ND 522/523 pour rétablir
les points d'origine après une coupure d'alimentation. Vous pouvez
choisir entre les deux types les plus fréquents de marques de
référence: Fixes ou à distances codées.
Sur les systèmes de mesure avec marques de référence à distances
codées
, les marques sont disposées à intervalles codés et définis qui
permettent au ND 522/523 d'utiliser une paire quelconque de
marques de référence pour rétablir les points d'origine précédents.
Par conséquent, lorsque vous remettez sous tension le ND 522/523, il
vous suffit de déplacer le système de mesure – en partant de
n'importe quelle position – sur une course extrêmement courte pour
rétablir les points d'origine.
Les systèmes de mesure équipés de marques de référence fixes
possèdent une marque ou plusieurs marques à intervalles fixes. Pour
rétablir correctement les points d'origine, vous devez utiliser pour
l'exploitation des marques de référence la même marque que vous
aviez utilisée précédemment lors de l'initialisation du point d'origine.

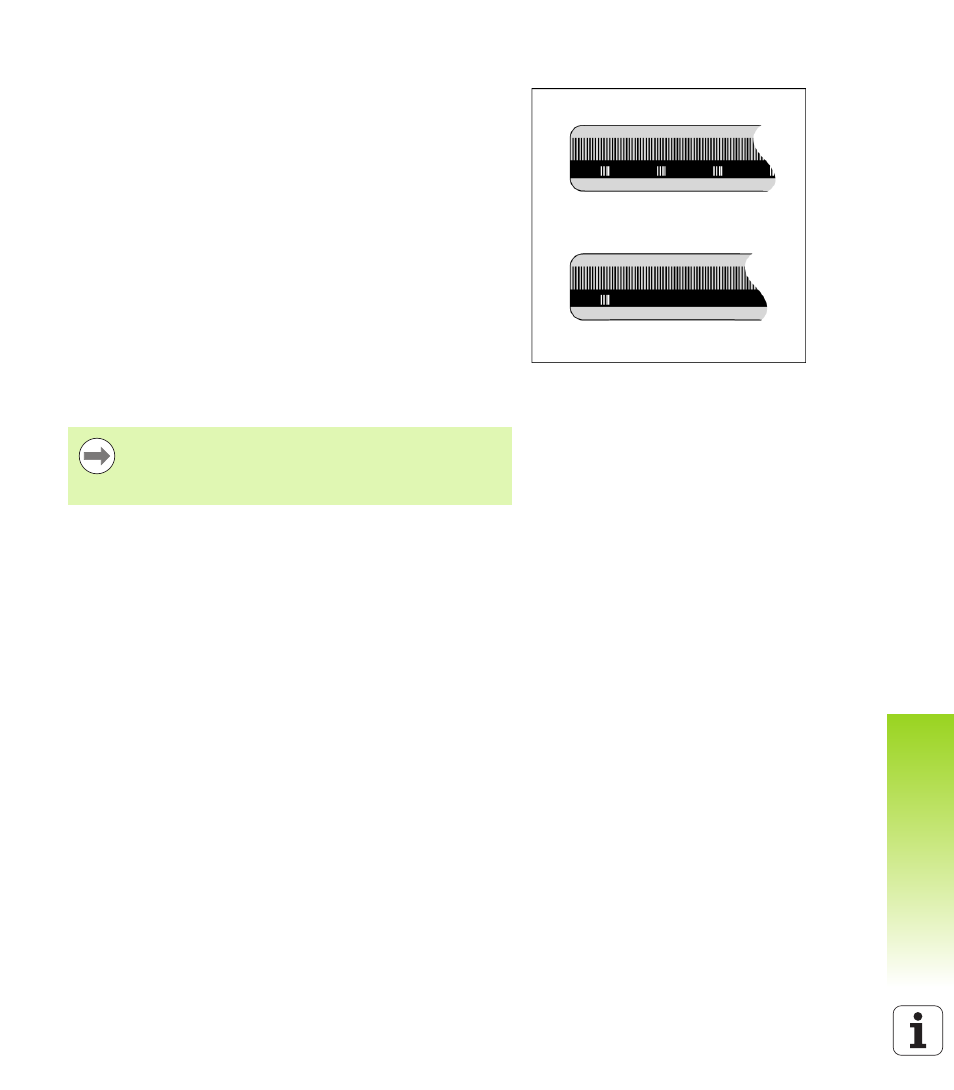

Fig. I.6 Règles de mesure – en haut avec marques
de référence à distances codées, en bas,
avec une marque de référence
Les points d'origine ne pourront pas être retrouvés après
mise hors tension de la visualisation de cotes si vous
n'avez pas franchi les marques de référence avant
d'initialiser les points d'origine.
