ND 522/523
17
I – 2 Utilisation du ND
522/523

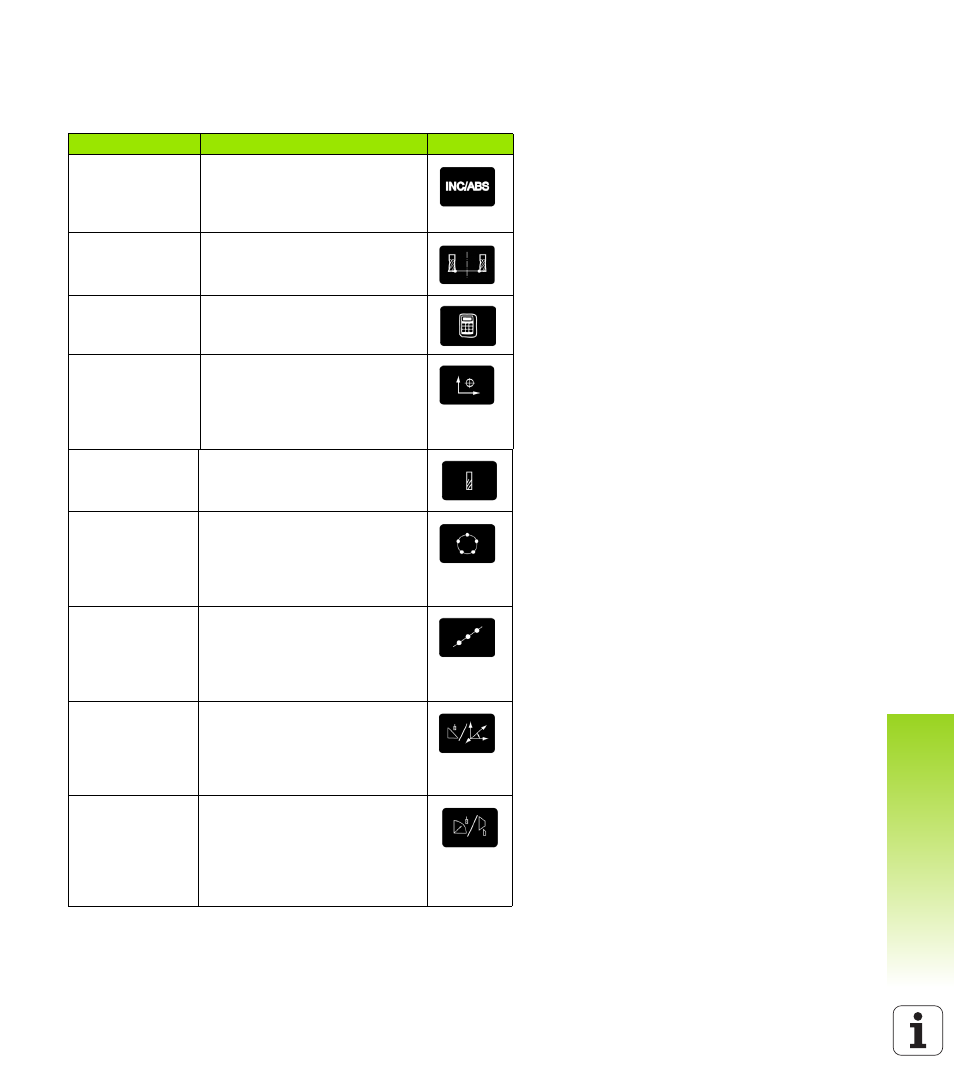

Vue d'ensemble des touches de fonctions
Le pupitre de la visualisation de cotes présente des touches
correspondant aux fonctions suivantes:
Touche Fonction Symbole
INCREMENTAL/
ABSOLU Commute entre les modes
Chemin restant (en incrémental)
et Valeur effective (en absolu)
(page 18)
1/2 (EN MODE
FRAISAGE
SEULEMENT)
Divise par deux la position
actuelle (page 30)
CALCULATRICE Ouvre les fonctions de calculs
(page 31)
POINT D'ORIGINE
Ouvre le masque d'introduction
POINT D'ORIGINE
dans lequel
vous pouvez initialiser le point
d'origine sur chaque axe (page
37)
OUTIL Ouvre le TABLEAU D'OUTILS.
(page 32 en mode Fraisage, page
59 en mode Tournage)
MOTIF
CIRCULAIRE
Ouvre le masque d'introduction
MOTIF CIRCULAIRE
. Les
positions des trous sont
calculées automatiquement pour
le fraisage (page 48).
MOTIF LINÉAIRE Ouvre le masque d'introduction
MOTIF LINEAIRE
. Les positions
des trous sont calculées
automatiquement pour le
fraisage (page 50).
FRAISAGE
OBLIQUE OU
VECTORISATION
Ouvre le masque d'introduction
FRAISAGE OBLIQUE
(page 53)
en mode Fraisage ou bien le
masque VECTORISATION (page
67) en mode Tournage.
FRAISER UN ARC
OU CALCULATRICE
DE CONE
Ouvre le masque d'introduction
FRAISER UN ARC
(page 56) en
mode Fraisage ou bien le
masque CALCULATRICE DE
CONE
(page 65) en mode
Tournage.
