50
I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e

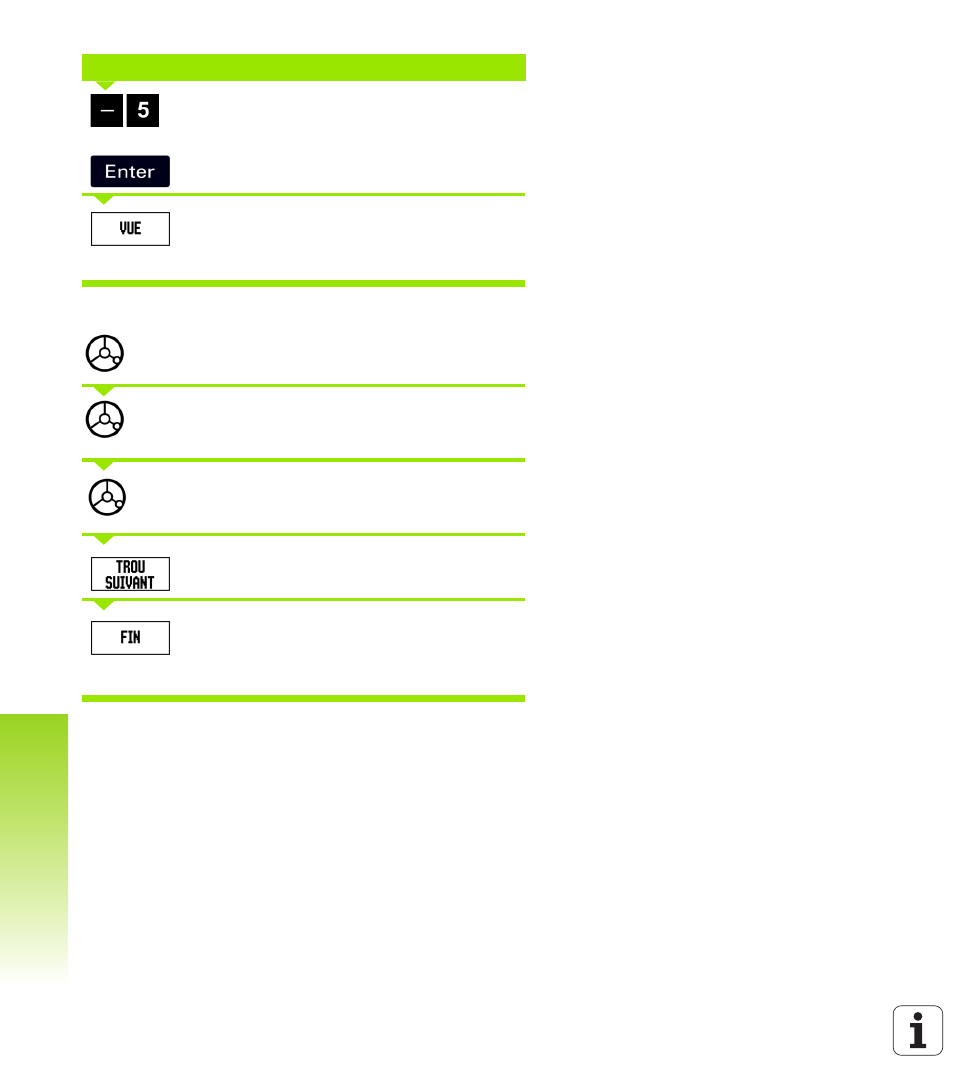

Introduisez si nécessaire la profondeur de perçage.
Introduction profondeur de perçage optionnelle (non
impérative).
Validez avec Enter.
La softkey VUE vous permet de commuter entre trois
vues (projections) du motif de trous (Graphisme,
Chemin restant et Absolu).
2ème étape: Perçage
Aborder le trou:
Déplacez les axes X et Y à la valeur d'affichage zéro.
Perçage:
Décompter vers zéro dans l'axe d'outil.
A l'issue du perçage, dégagez l'outil dans l'axe
d'outil.
Appuyez sur la softkey TROU SUIVANT.
Exécuter tous les autres trous de la même manière.
Lorsque vous avez terminé d'exécuter le motif de
trous, appuyez sur la softkey FIN.
Motif linéaire
Données nécessaires:
 Sélectionner le motif linéaire (grille de trous ou cadre de trous).
 Premier trou (1er trou du motif de trous)
 Nombre de trous par rangée de trous
 Ecart entre les trous sur la rangée (distance ou décalage entre les
différents trous de la rangée)
 Angle (angle de rotation du motif de trous)
 Profondeur (profondeur finale pour le perçage dans l'axe d'outil)
 Nombre de rangées de trous (contenues dans le motif de trous)
 Ecart entre les rangées de trous
PROFONDEUR
