Exemple: Introduire les données du motif linéaire et l'exécuter
(Cf. Fig. I.40, Fig. I.41 & Fig. I.42).
Type: Grille de trous
Première coordonnée X du trou: X = 20 mm
Première coordonnée Y du trou: X = 15 mm
Nombre de trous par rangée: 4
Ecart entre les trous: 10 mm
Angle d'inclinaison: 18°
Profondeur de perçage: –2
Nombre de rangées: 3
Ecart entre les rangées: 12 mm
1ère étape: Introduire les données
Appuyez sur la touche MOTIR LINEAIRE.
Introduisez le type de motif linéaire (grille de trous).
Déplacez le curseur sur le champ suivant.
Introduisez la coordonnée X et Y (X = 20), (Y = 15).
Déplacez le curseur sur le champ suivant.
Introduisez le nombre de trous sur chaque rangée (4).
Déplacez le curseur sur le champ suivant.
Introduisez l'écart entre les trous sur le motif linéaire
(10).
Introduisez l'angle d'inclinaison (18°).

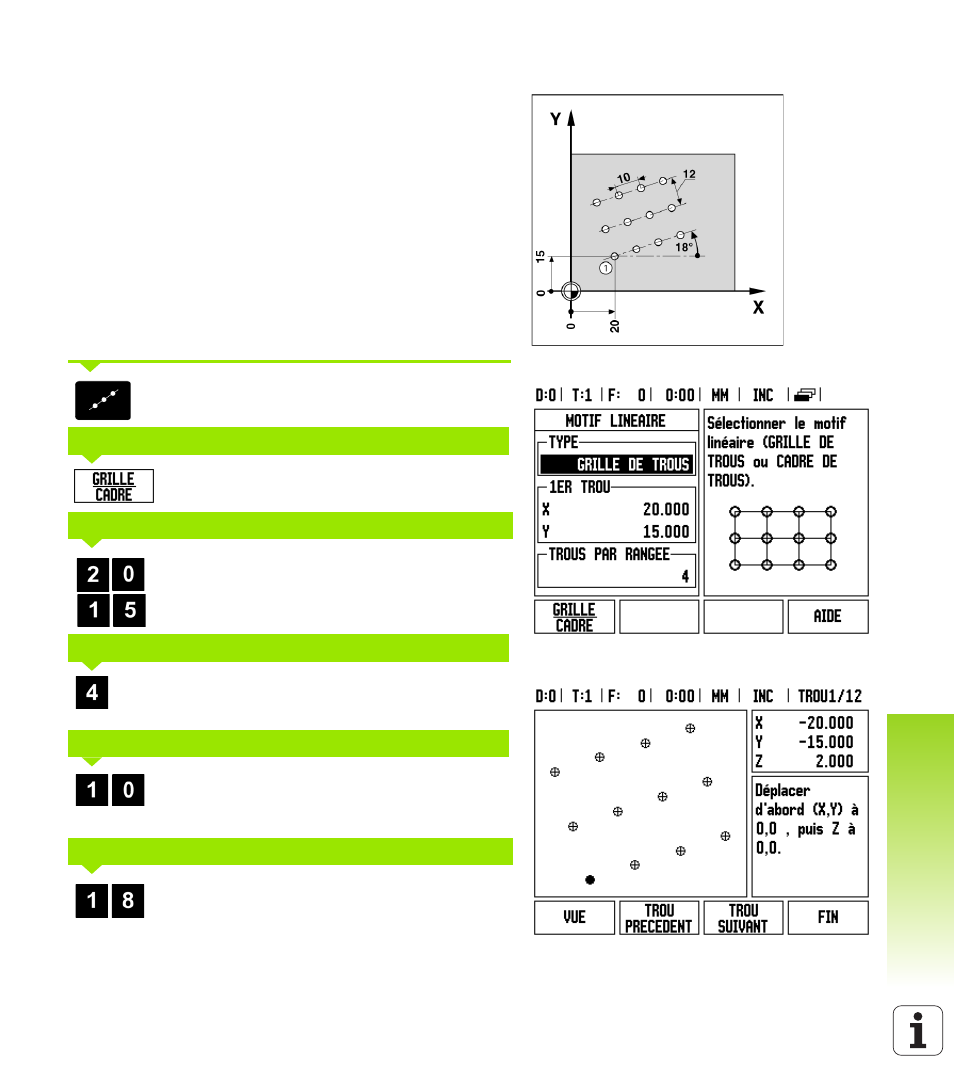

Fig. I.40 Exemple d'un motif linéaire
Fig. I.41 Masque d'introduction MOTIF LINEAIRE
Fig. I.42 Motif linéaire (affichage du graphisme)
TYPE DE MOTIF
PREMIER TROU X ET Y
TROUS PAR RANGÉE
ECART ENTRE TROUS
ANGLE
