26
I Instructions d'utilisation
I – 2 Utilisation du ND
522/523
Curseur graphique de positionnement
Le masque d'introduction CURSEUR GRAPH. POSIT. sert à
paramétrer le curseur graphique que l'on trouve en mode de
fonctionnement Chemin restant sous l'affichage des valeurs des axes.
Chaque axe dispose de sa propre plage. Cf. Fig. I.16.

Vous activez le curseur graphique de positionnement avec la softkey
ON/OFF
ou bien vous introduisez les valeurs des axes à l'aide des
touches numériques. Le petit carré affichant la position active se
déplace dès que la position est dans la plage définie.
Barre d'état
La barre d'état se trouve sur le bord supérieur de l'écran et elle affiche
le point d'origine actif, l'outil, l'avance, le chronomètre et le nombre de
pages.
 Avec la softkey ON/OFF , sélectionnez les paramètres que vous
désirez afficher.
Chronomètre
Le chronomètre affiche les heures (h), minutes (m) et secondes (s). Il
fonctionne comme un chronomètre normal et mesure donc le temps
écoulé (l'heure débute à 0:00:00).
Le champ DUREE ECOULEE indique la somme des portions de durée
écoulées.

Appuyez sur la softkey START/STOP. La visualisation de cotes affiche
le champ MARCHE. Appuyez à nouveau sur la softkey pour stopper
le comptage de la durée.
 Pour remettre à zéro l'affichage de la durée, appuyez sur la softkey
REMETTRE A ZERO
. Le chronomètre s'arrête lorsque vous le remettez
à zéro.

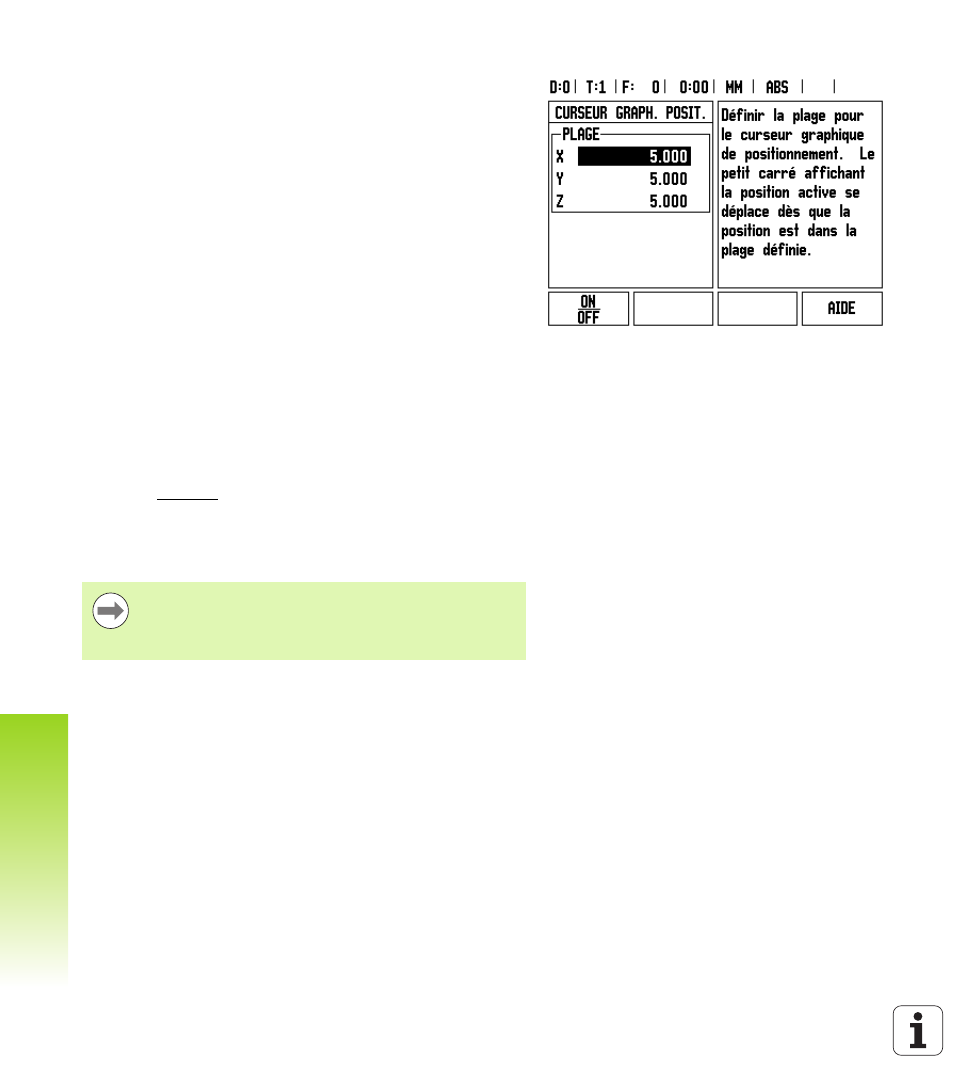

Fig. I.16 Curseur graphique de positionnement
Vous pouvez aussi lancer ou arrêter le chronomètre en
appuyant sur la touche de la virgule décimale (touche
point). Vous pouvez remettre le chronomètre à zéro avec
la touche 0.
