Raccordement des systèmes de mesure
Le ND 522/523 peut être utilisé avec les systèmes de mesure linéaire
et angulaire de HEIDENHAIN qui délivrent des signaux digitaux TTL.
La longueur des câbles de raccordement ne doit pas excéder 30 m.
Distribution des plots des entrées pour systèmes de mesure
Vous pouvez choisir librement l'affectation des entrées des systèmes
de mesure aux axes.
Configuration par défaut:
Ne brancher ou débrancher les connecteurs qu'après mise
hors tension de l'appareil!

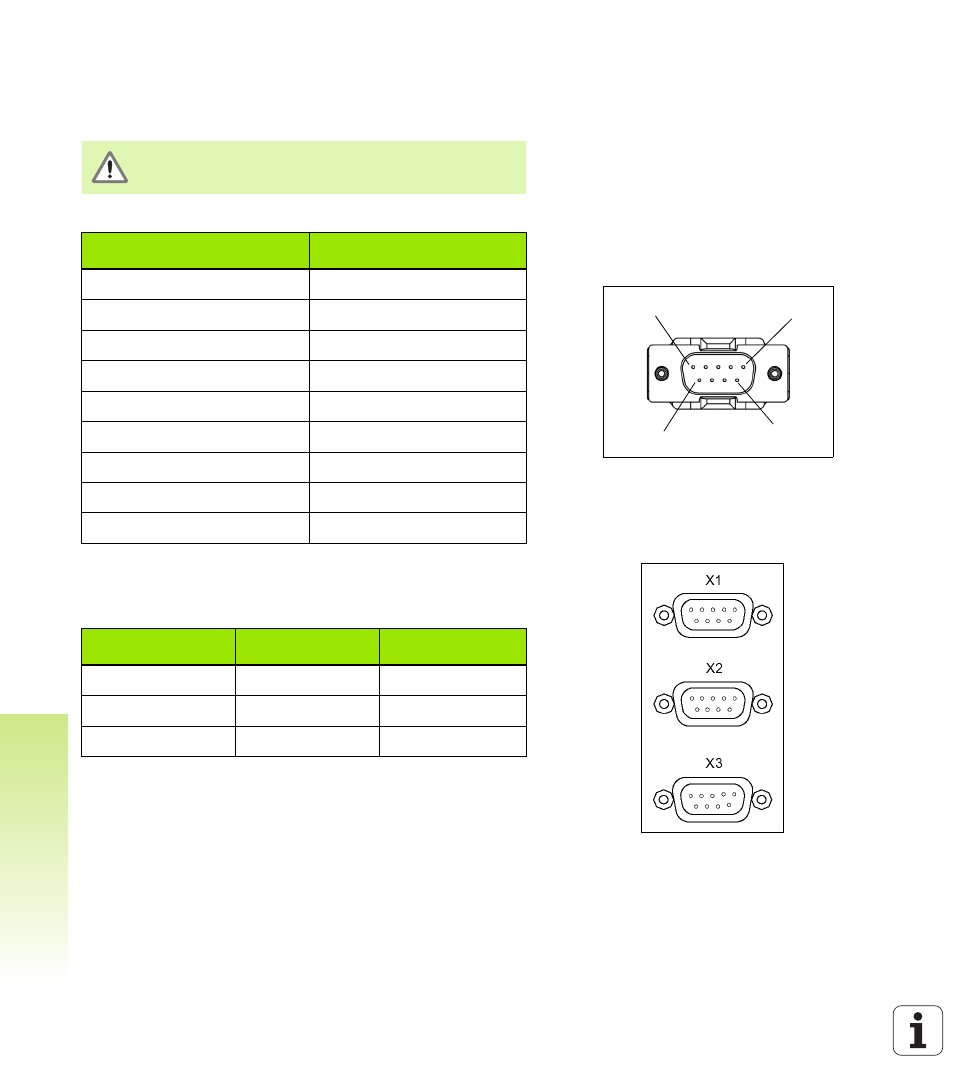

Fig. II.3
Prise 9 plots (mâle) X1–X3 pour entrée des
systèmes de mesure sur la face arrière du
ND 522/523
1
5
9
6
Prise Sub-D
9 plots
Signal
1
/
2
U
a1
3
4
U
a2
5
6
0 V
7
U
P
8
U
a0
9
Fig. II.4
Entrées des systèmes de mesure sur la
face arrière du ND 522/523
Entrée système de
mesure
Fraisage
Tournage
X1
X
X
X2
Y
Z
0
X3
Z
Z
