66
I Instructions d'utilisation
I – 4 F
onctions réservées aux opér
ations de t
our
nag
e
Pour calculer l'angle à partir du rapport variation du
diamètre/longueur, appuyez sur la softkey CONE:
PENTE
.
A l'aide des touches numériques, introduisez les
valeurs dans les champs INTRODUCTION 1 et
INTRODUCTION 2. Validez chaque introduction avec
la touche Enter.
La pente et l'angle calculés s'inscrivent dans les
champs correspondants.
Présélection
La fonction PRESELECTION vous a déjà été présentée dans ce
Manuel (Cf. „Présélection” à la page 41). Les informations et les
exemples du chapitre correspondant portent sur les opérations de
fraisage. Mais les principes de base qui y étaient décrits restent
valables pour les opérations de tournage, à l'exception de deux
fonctions: Décalage du diamètre de l'outil (R+/R–) et introduction de
valeurs du diamètre et du rayon.
Le décalage du rayon d'outil ne s'applique pas aux outils de tournage
et cette fonction n'est donc pas disponible lorsque l'on utilise la
fonction PRESELECTION en mode Tournage.
Pour les opérations de tournage, les valeurs peuvent être introduites
comme valeurs de rayon ou de diamètre. Par conséquent, lorsque
vous introduisez des valeurs, assurez-vous que la visualisation de
cotes est bien dans le mode d'affichage correct (rayon ou diamètre).
Une valeur de diamètre est signalée avec le symbole Ø. Pour
commuter le mode d'affichage, utilisez la softkey R
X
(cf. ci-dessous).
Softkey R
X
(rayon/diamètre)

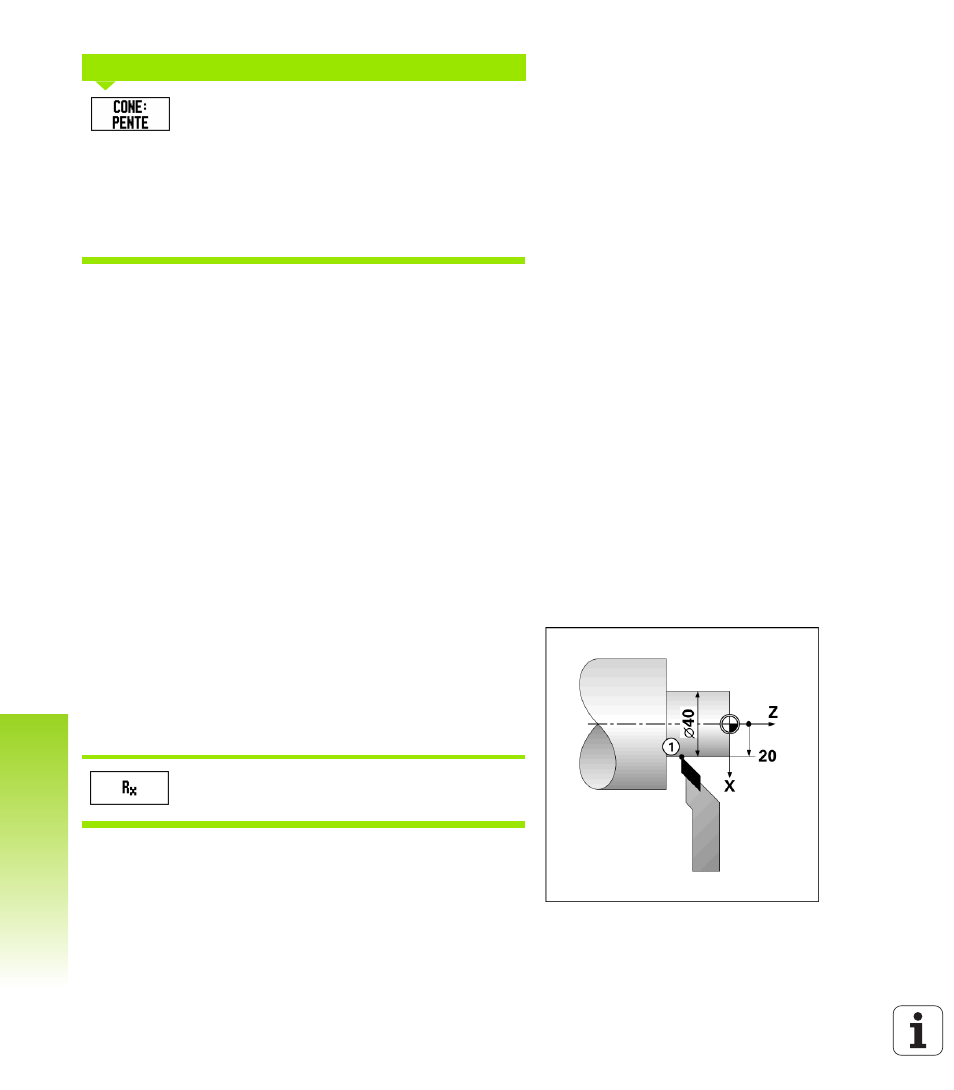

Sur les plans de pièces, les pièces de tournage sont généralement
cotées avec le diamètre. Le ND 522/523 peut afficher soit le diamètre,
soit le rayon. S'il affiche le diamètre pour un axe, le symbole (Ø)
apparaît derrière la valeur de position. Cf. Fig. I.58.
Exemple: Affichage du rayon, position 1 X = 20 mm
Affichage du diamètre, position 1 X = Ø 40 mm
Pour commuter entre l'affichage rayon et celui du
diamètre, appuyez sur la softkey R
x
.
PENTE DU CÔNE
Fig. I.58 Pièce correspondant à l'exemple „Affichage
rayon/diamètre“
