Présélection
La fonction PRESELECTION vous permet de définir la position
suivante à aborder. Dès que vous avez introduit la nouvelle position
nominale, l'affichage commute en mode Incrémental et affiche le
chemin restant à parcourir de la position actuelle jusqu’à la position
nominale. Pour atteindre la position nominale désirée, il vous suffit de
déplacer la table jusqu’à ce que l'affichage soit à zéro. Vous pouvez
indiquer la position nominale en valeur absolue (par rapport au point
zéro actuel) ou en valeur incrémentale (par rapport à la position
actuelle).
Avec la fonction PRESELECTION, vous pouvez aussi indiquer la face
de l'outil qui doit exécuter l'usinage à la position nominale. La softkey
R+/–
du masque d'introduction PRESELECTION permet de définir le
décalage qui agit lors du déplacement. Avec R+, la ligne médiane de
l'outil actif est décalée dans le sens positif par rapport à la dent de
l'outil. Avec R–, la ligne médiane de l'outil actif est décalée dans le
sens négatif par rapport à la dent de l'outil. Pour la valeur du chemin
restant à parcourir, la fonction de décalage R+/– tient compte
automatiquement du diamètre de l'outil. Cf. Fig. I.31
Présélectionner la valeur absolue
Exemple: Fraisage d'un épaulement par „décomptage vers zéro“
avec positions en valeurs absolues.
Les coordonnées sont introduites en valeurs absolues, le point
d'origine correspond au point zéro pièce. Cf. Fig. I.32 & Fig. I.33.
Coin
1 : X = 0 mm / Y = 20 mm
Coin 2 : X = 30 mm / Y = 20 mm
Coin 3 : X = 30 mm / Y = 50 mm
Coin 4 : X = 60 mm / Y = 50 mm

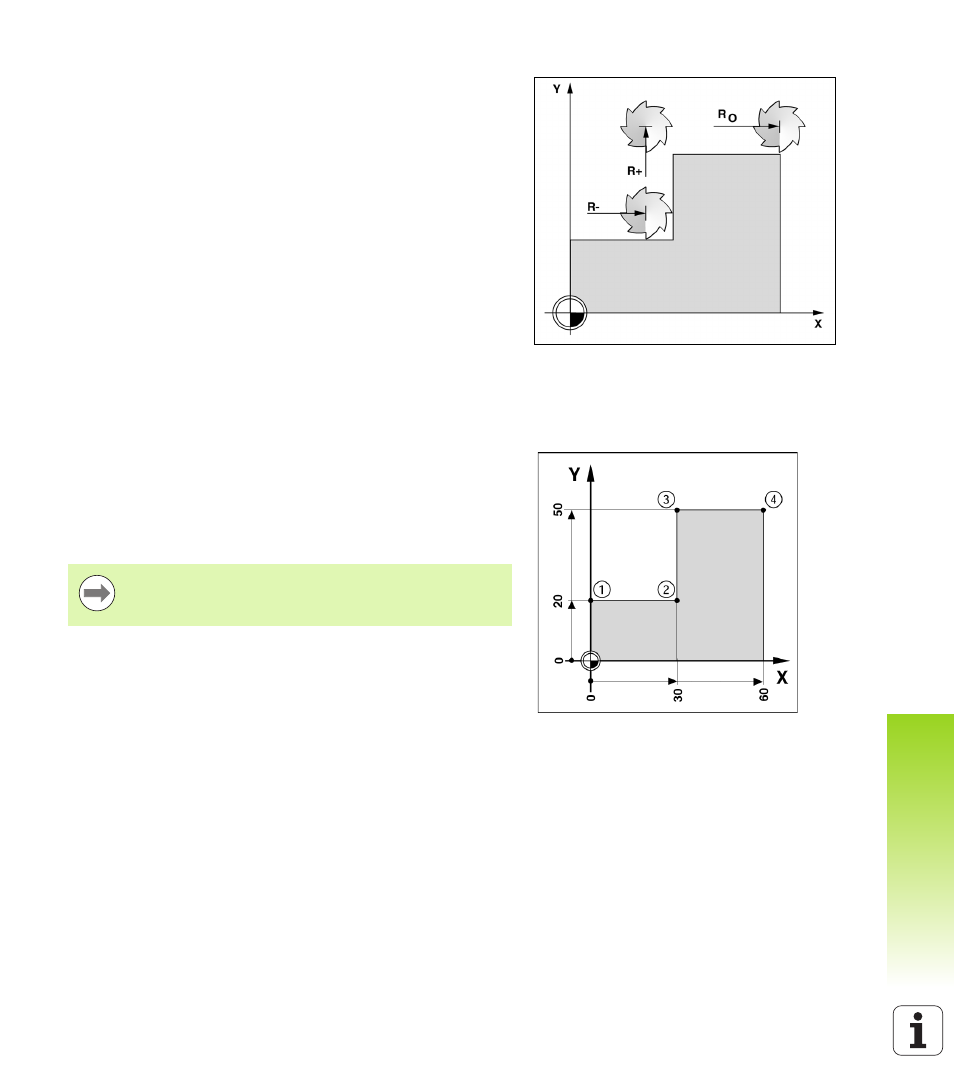

Fig. I.31 Correction du rayon d'outil
Fig. I.32 Cycle indépendant
Si vous désirez rappeler la dernière valeur présélectionnée
pour un axe donné, il vous suffit d'appuyer sur la touche
d'axe correspondante.
