42
I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e
Préparatifs:
 Sélectionnez l'outil désiré.
 Positionnez l'outil de manière judicieuse (ex. X = Y =-20 mm).
 Déplacez l'outil à la profondeur de fraisage.
Activez le mode INIT. avec la softkey INIT./RAZ.
Appuyez sur la touche de l'axe Y.
Introduisez la position nominale du coin 1: Y = 20 mm
et
sélectionnez la correction du rayon d'outil R+ avec la
softkey R +/–. Appuyer sur la softkey jusqu’à ce que
R+ apparaisse derrière les valeurs de l'axe.
Validez avec Enter.
Déplacez l'axe Y à la valeur d'affichage zéro. Le petit
carré du curseur graphique de positionnement est
centré entre les deux marques.
Appuyez sur la touche de l'axe X.

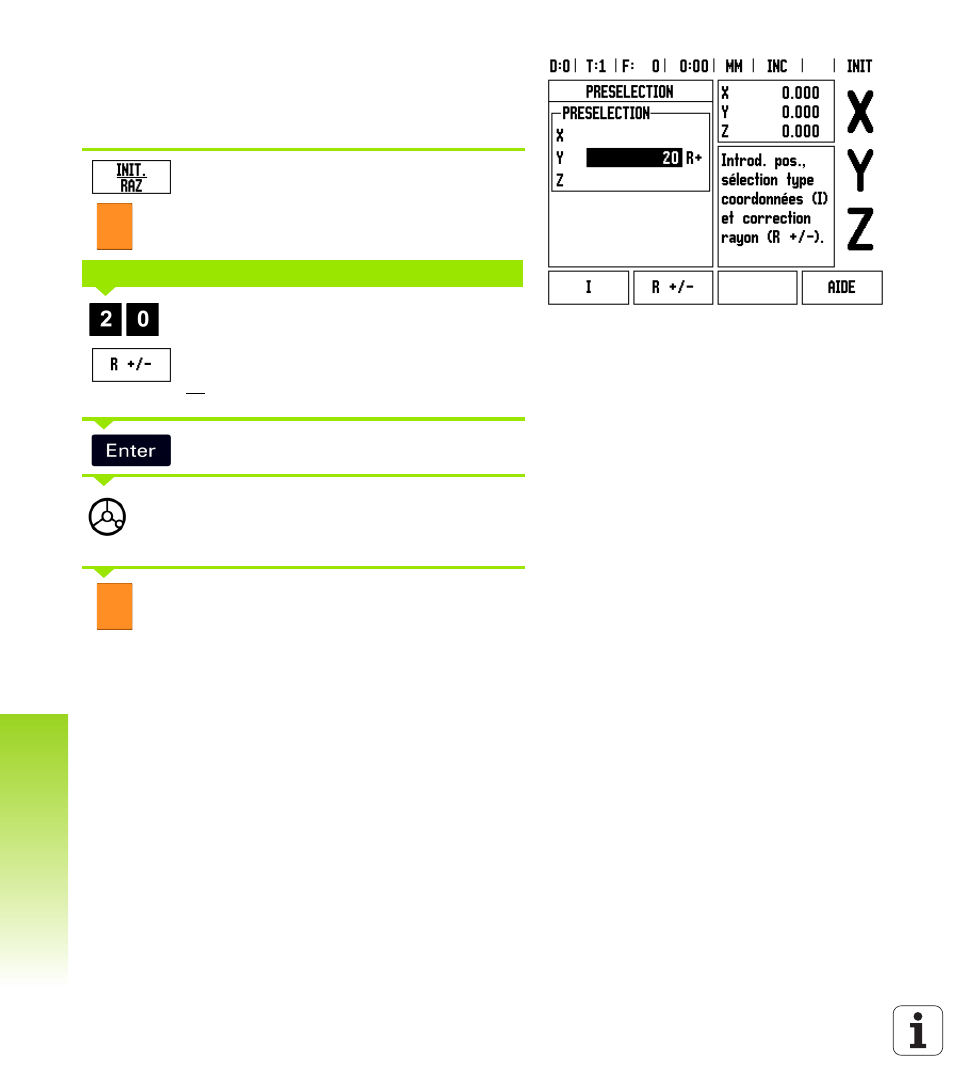

Fig. I.33
POSITION NOMINALE
