Paramètres du menu PARAMETRER SYSTEME
Vous appelez le menu PARAMETRER SYSTEME en appuyant sur la
softkey PARAMETRES, puis sur la softkey PARAM. SYSTEME. Cf. Fig. II.5
Les paramètres du menu PARAMETRER SYSTEME sont définis lors
de l'installation initiale et ne sont généralement pas souvent modifiés.
C'est pourquoi les paramètres du menu PARAMETRER SYSTEME
sont protégés par un mot de passe: (95148). Introduisez le mot de
passe correct à l'aide des touches numériques et validez avec Enter.
Définir le système de mesure
Le paramètre DEF. SYST. MESURE permet de définir la résolution, le
type du système de mesure (linéaire ou angulaire), le sens de
comptage et les marques de référence. Cf. Fig. II.6.
 Lorsque vous ouvrez le menu PARAMETRER SYSTEME, le curseur
se trouve automatiquement sur le paramètre DEF. SYST. MESURE.
Validez avec Enter. On voit alors s'afficher une liste qui peut
comporter les trois systèmes de mesure disponibles avec la
désignation ENTREE X1, X2 ou X3.
 Sélectionnez le système de mesure à modifier, validez avec Enter.
 Le curseur se trouve dans le champ MODELE SYST. MESURE.
Sélectionnez le modèle du système de mesure avec la softkey
LINEAIRE/ANGULAIRE
.
 Pour les systèmes de mesure linéaire, utilisez les softkeys GROSSIER
ou FIN pour indiquer la résolution en µm (10, 5, 2, 1, 0.5) dans le
champ RESOLUTION. Mais vous pouvez aussi introduire
directement la résolution désirée à l'aide des touches numériques.
Pour les systèmes de mesure angulaire, introduisez le nombre de
traits par tour.
 Dans le champ MARQUE DE REF., définissez avec la softkey MARQU
REF
si votre système de mesure ne possède pas de marques de
référence [AUCUNE], s'il en possède une seule [UNE] ou bien s'il est
équipé de marques de référence à distances codées [CODEES].

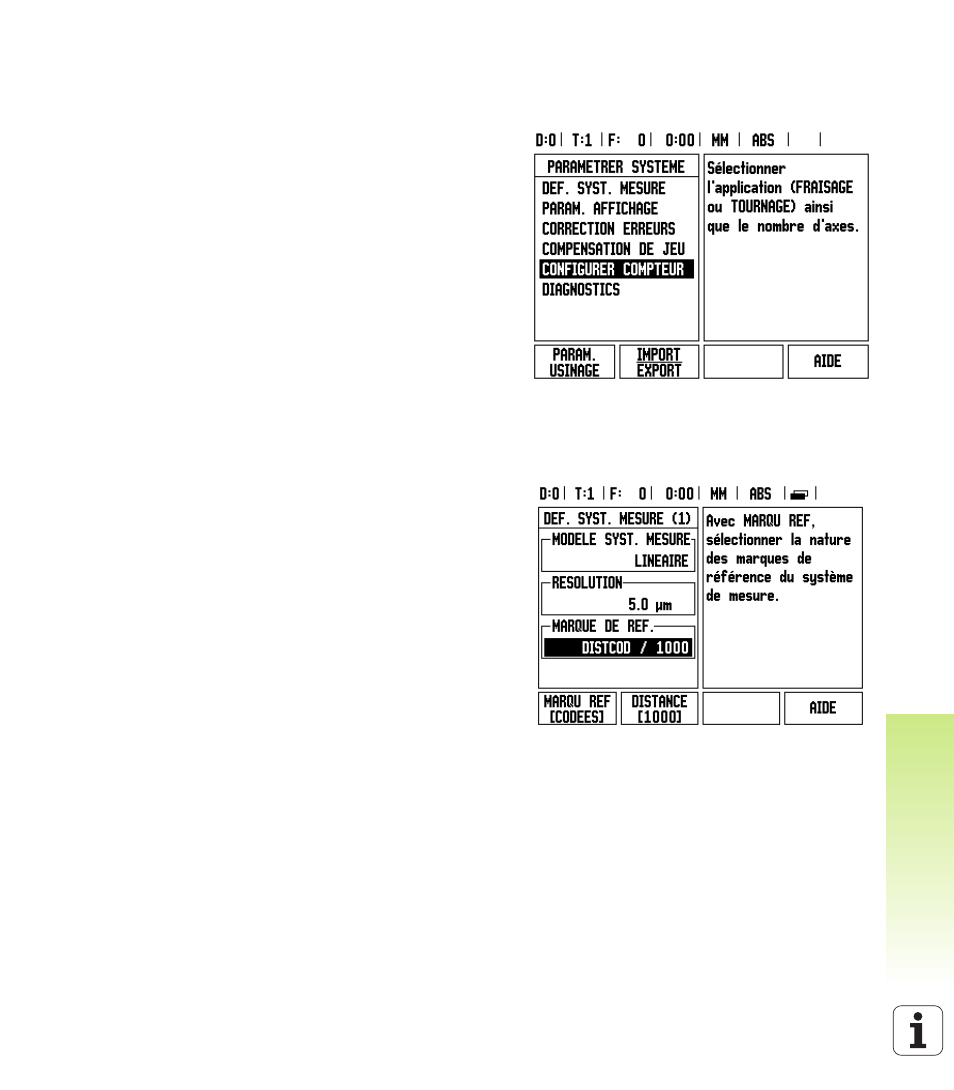

Fig. II.5 Menu PARAMETRER SYSTEME
Fig. II.6 Masque d'introduction pour définir le
système de mesure
