46
I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e

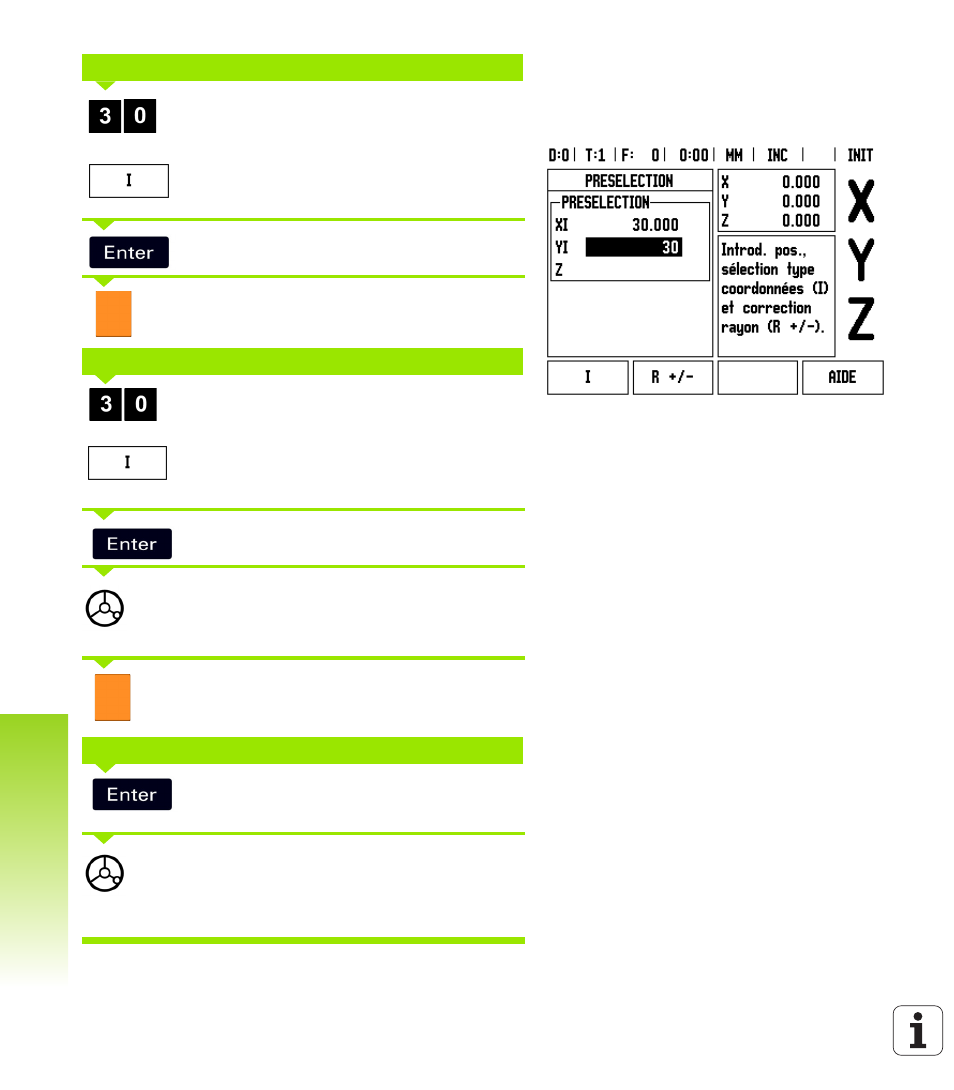

Introduisez la position nominale du trou 2 :
X = 30 mm,
Définissez votre introduction en tant que cote
incrémentale avec la softkey I.
Validez avec Enter.
Appuyez sur la touche de l'axe Y.
Introduisez la position nominale du trou 2 :
Y = 30 mm.
Définissez votre introduction en tant que cote
incrémentale avec la softkey I.
Validez avec Enter.
Déplacez les axes X et Y à la valeur d'affichage zéro.
Le petit carré du curseur graphique de
positionnement est centré entre les deux marques.
Appuyez sur la touche de l'axe Z.
Valider avec Enter; la dernière valeur présélectionnée
sera utilisée.
Percez le trou
2
: Déplacer l'axe Z à la valeur
d'affichage zéro. Le petit carré du curseur graphique
de positionnement est centré entre les deux
marques. Dégagez le foret.
POSITION NOMINALE
Fig. I.35 Exemple de perçage
POSITION NOMINALE
POSITION NOMINALE
