I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e
Motif circulaire et motif linéaire (Fraisage)
Ce chapitre décrit les fonctions des motifs circulaires et motifs
linéaires.
Sélectionnez la fonction désirée en appuyant sur la touche MOTIF
CIRCULAIRE
ou MOTIF LINEAIRE et introduisez ensuite les données
nécessaires. En règle générale, vous pouvez sans aucun problème
prélever ces données à partir du plan de la pièce (par exemple,
profondeur de perçage, nombre de trous, etc.).
Le ND 522/523 calcule la position de tous les trous et affiche à l'écran
le motif de trous sous forme graphique.
Avant l'usinage, la fonction graphique permet de contrôler si le motif
de trous a été calculé de la manière voulue. Le graphisme est
également très utile pour sélectionner directement des trous, en
exécuter individuellement ou en occulter certains.
Fonctions pour les motifs de fraisage
Motif circulaire
Données nécessaires:
 Type (cercle entier ou segment de cercle)
 Nombre de trous
 Centre (centre du motif circulaire dans le plan du motif circulaire)
 Rayon (rayon du motif circulaire)
 Angle initial (angle du 1er trou du motif circulaire) – mesuré en
partant de l'axe de référence angulaire jusqu’au premier trou (autres
informations: cf. „Axe de référence angulaire” à la page 14).
 Incrément angulaire (optionnel: Ceci ne s'applique qu'à la
création d'un arc de cercle). - L'incrément angulaire correspond à
l'angle séparant les trous.
 Profondeur (profondeur finale pour le perçage dans l'axe d'outil)
Le ND 522/523 calcule les coordonnées des trous que vous
positionnez très simplement par „décomptage vers zéro“.

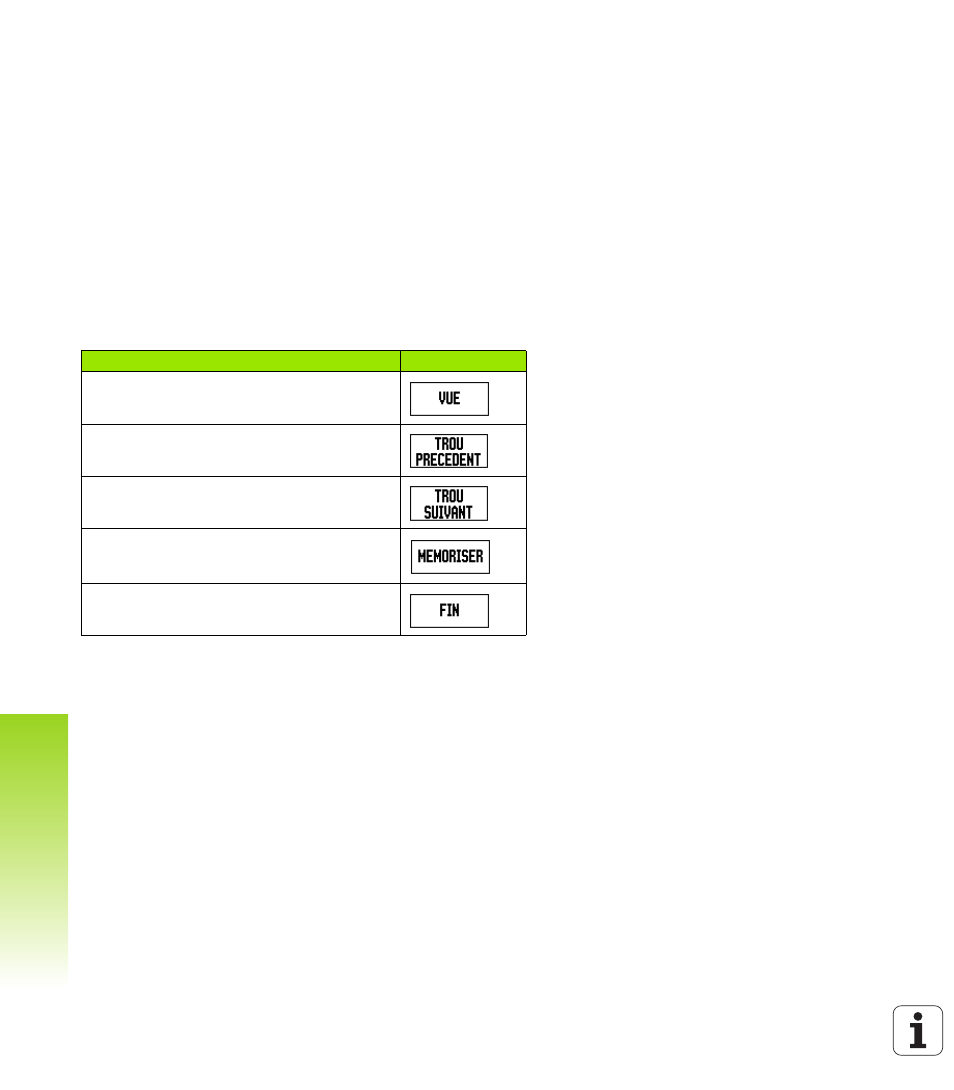

Fonction Softkey
Appel du graphisme pour contrôler le motif de
trous actif
Retour au trou précédent
Aborder manuellement le trou suivant
Valider la position actuelle
Achever le perçage
