I Instructions d'utilisation
I – 4 F
onctions réservées aux opér
ations de t
our
nag
e
Touche POINT D'ORIGINE
Informations de base: Cf. „Touche POINT D'ORIGINE” à la page 37
Les points d'origine définissent la relation entre les positions sur les
axes et les valeurs d'affichage. Dans la plupart des opérations de
tournage, on dispose d'un seul point d'origine sur l'axe X (centre du
dispositif de bridage); pourtant, il peut s'avérer utile de définir d'autres
points d'origine pour l'axe Z. Il est possible de mémoriser jusqu'à 10
points d'origine dans le tableau de points d'origine. Le plus simple
pour initialiser les points d'origine est d'affleurer une pièce à un
diamètre ou une position connu(e), puis d'introduire la valeur ainsi
définie.

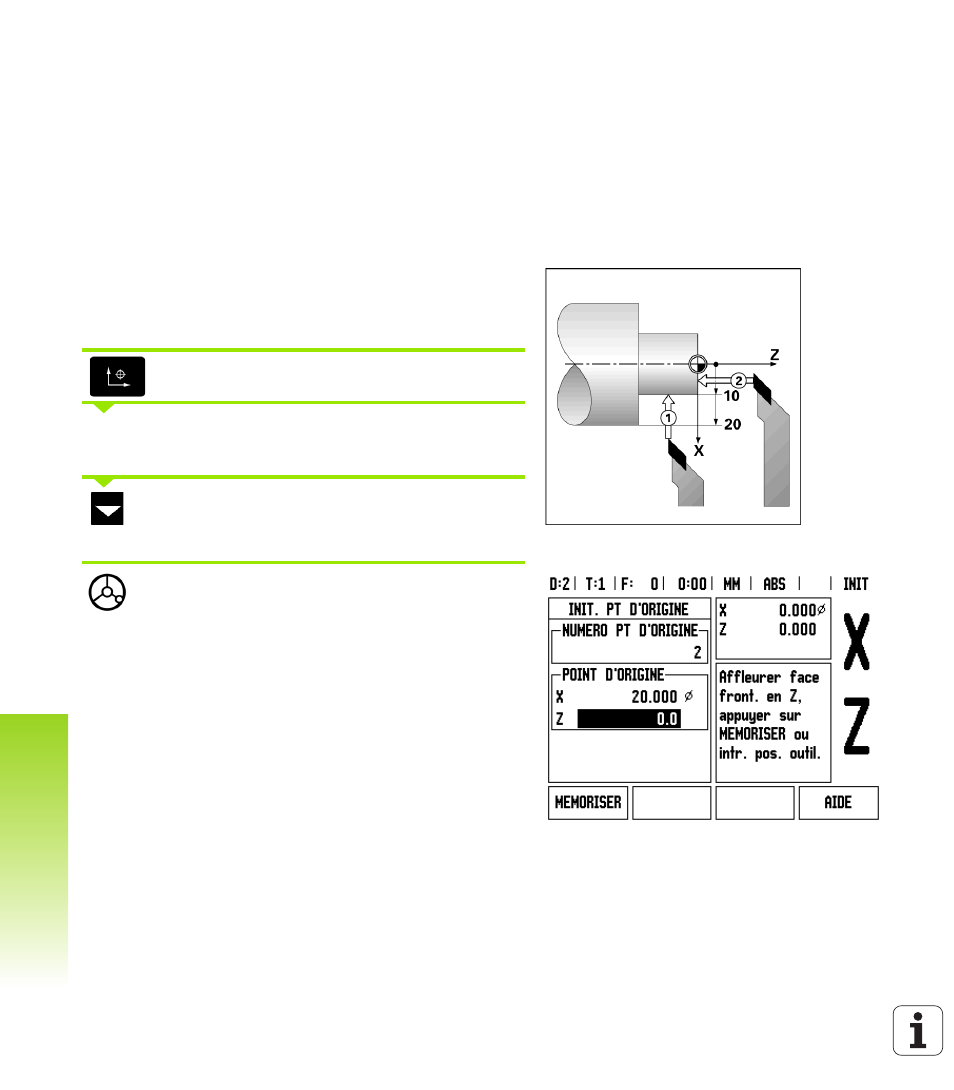

Exemple:Initialiser le point d'origine pièce. Cf. Fig. I.52 & Fig. I.53.
Suite chronologique pour l'initialisation dans cet exemple: X - Z
Préparatifs:
Appelez les données de l'outil destiné à affleurer la pièce.
Appuyez sur la touche POINT D'ORIGINE.
Le curseur se trouve maintenant dans le champ
NUMERO PT D'ORIGINE.
Introduisez le numéro du point d'origine et déplacez
le curseur sur le champ AXE X avec la touche fléchée
VERS LE BAS
.
Affleurez la pièce à la position
1
.
Fig. I.52 Initialiser le point d'origine pièce
Fig. I.53
