ND 522/523 71
II – 1 Montag
e et r
a
ccor
dement électr
ique
Conditions électriques requises
Tension CA 100 V ... 240 V (-15 % ... +10 %)
Puissance max. 54 W
Fréquence 47 Hz ... 63 Hz (±3 Hz)
Fusible T 500 mA/250 V, 5 mm x 20 mm,
Slo-Blo (fusible secteur et neutre)
Conditions d'environnement requises
Protection (EN 60529) IP 40 (face arrière du coffret)
IP 54 (face avant)
Température de travail 0° à 45°C (32° à 113°F)
Température de stockage –20° à 70°C (–4° à 158°F)
Poids mécanique 2,6 kg (5,8 livres)
Câblage de la prise secteur (cf. Fig. II.1)
Raccordement secteur sur contacts L et N
Terre de protection sur contact:
Section min. du câble secteur: 0,75 mm
2
Mise à la terre
Maintenance préventive
Aucune maintenance préventive particulière n'est requise. Nettoyer
l'appareil avec une étoffe sèche et non pelucheuse.

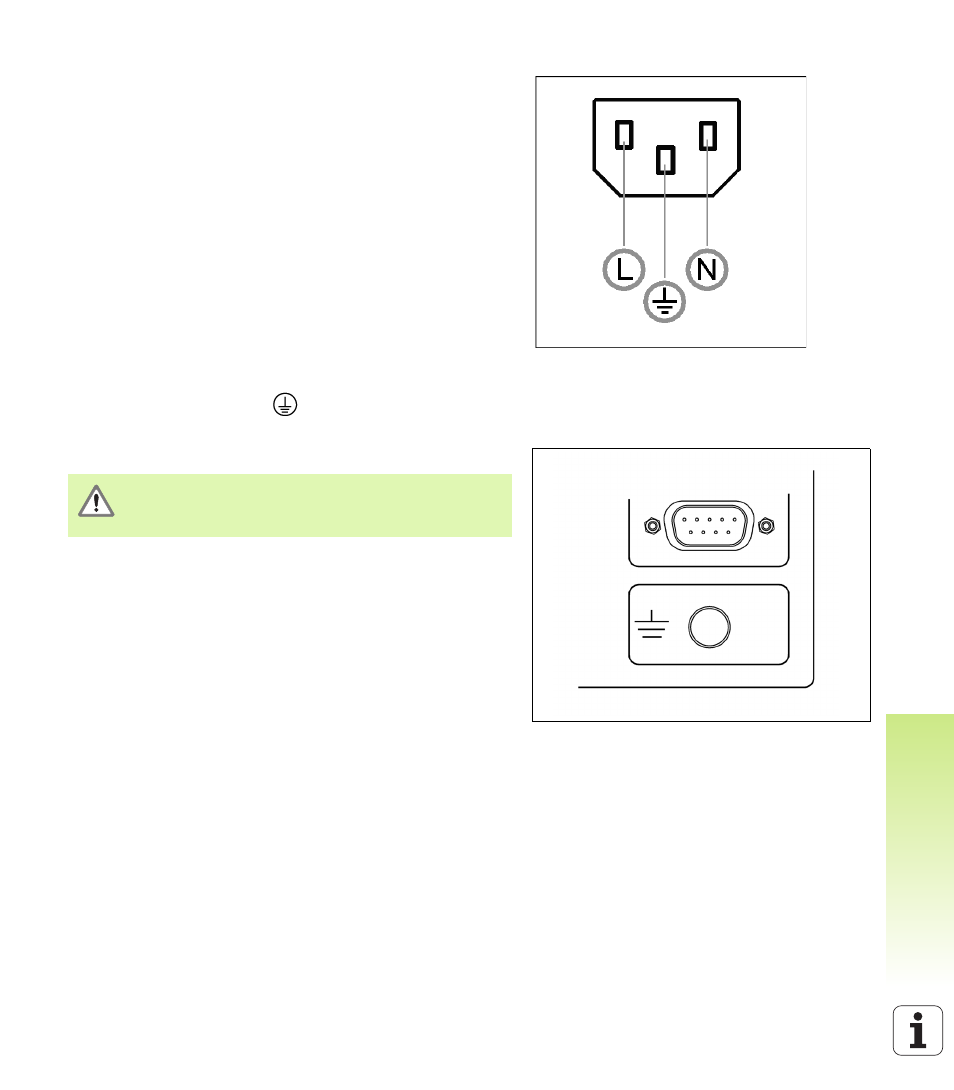

Fig. II.1 Prise secteur
Fig. II.2 Raccordement de la terre sur la face arrière
du coffret
Le raccordement de la terre sur la face arrière du coffret
doit être relié au point de terre central de la machine!
Section min. du conducteur: 6 mm
2
, cf. Fig. II.2.
