ND 522/523
49
I – 3 F
onctions réservées aux opér
a
tions de fr
aisag
e
Exemple: Introduire les données du motif circulaire et l'exécuter
(Cf. Fig. I.37, Fig. I.38 & Fig. I.39.)
Nombre de trous: 4
Coordonnées du centre: X = 10 mm / Y = 15 mm
Rayon du motif circulaire: 5 mm
Angle initial (angle compris entre l'axe X et le premier trou): 25°
Profondeur de perçage: Z = –5 mm
1ère étape: Introduire les données
Appuyez sur la touche MOTIR CIRCULAIRE.
Introduisez le type de motif circulaire (cercle entier).
Déplacez le curseur sur le champ suivant.
Introduisez le nombre de trous (4).
Introduisez la coordonnée X et Y du centre du motif
circulaire.
Exemple: (X = 10), (Y = 15) et appuyez sur MEMORISER
pour enregistrer comme coordonnée la position
active. Déplacez le curseur sur le champ suivant.
Introduisez le rayon du motif circulaire (5).
Introduisez l'angle initial (25°).
Introduisez l'incrément angulaire (90°, éditable
seulement si vous introduisez un arc de cercle).

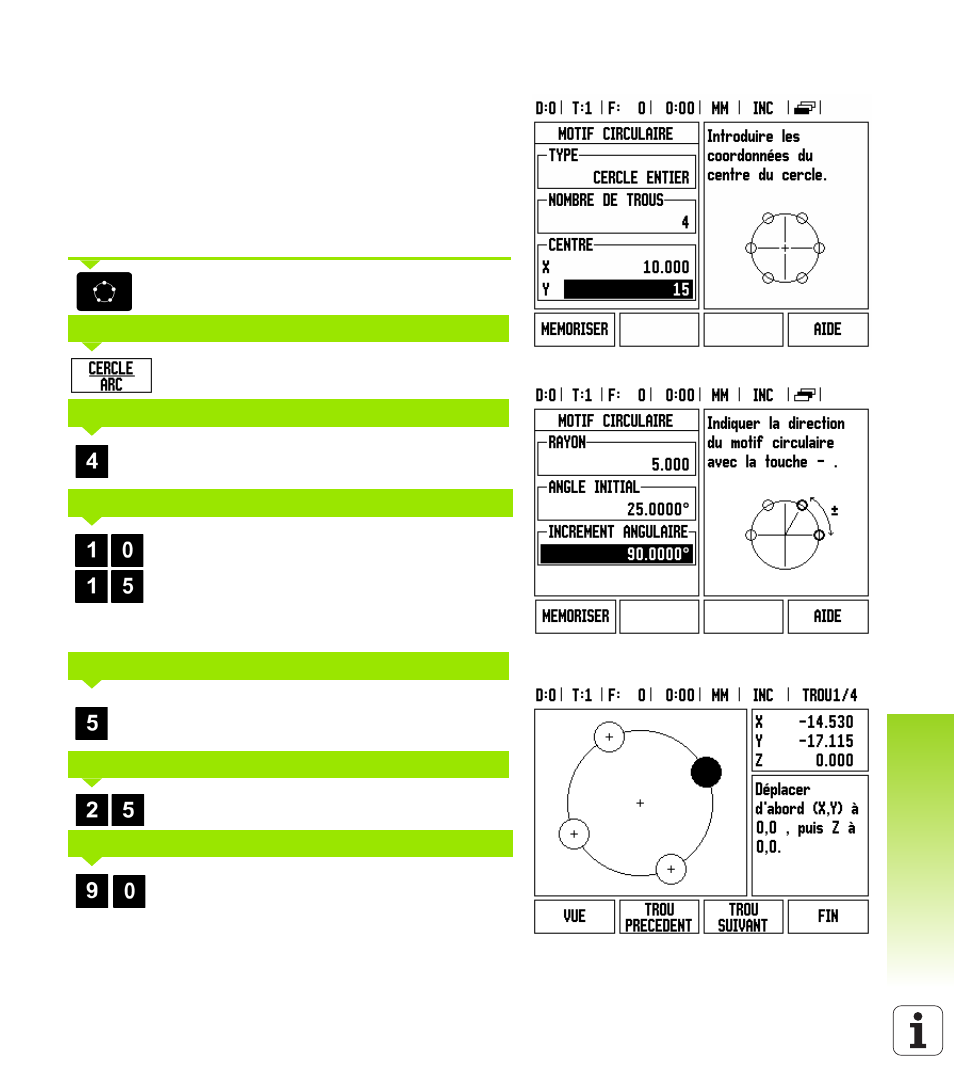

Fig. I.37 1. Ecran du masque MOTIF CIRCULAIRE
Fig. I.38 2. Ecran du masque MOTIF CIRCULAIRE
Fig. I.39 Motif circulaire avec affichage du graphisme
TYPE DE MOTIF
NOMBRE DE TROUS
CENTRE DE CERCLE
RAYON
ANGLE INITIAL
INCRÉMENT ANGULAIRE
