ND 522/523
65
I – 4 F
o
nctions réservées aux opér
a
tions de t
o
ur
nag
e
Touche CALCULATRICE DE CONE
Vous pouvez calculer un cône en introduisant directement les cotes du
plan ou en affleurant la pièce conique à l’aide d’un outil ou d’un
appareil de mesure.
Vous utilisez la calculatrice de cône pour calculer l'angle du cône (Cf.
Fig. I.56 et Fig. I.57).
Valeurs d'introduction:
Calcul à partir de la pente du cône:
 Modification du rayon du cône
 Longueur du cône
Calcul à partir de deux diamètres (D1, D2) et de la longueur:
 Diamètre initial
 Diamètre final
 Longueur du cône
Appuyez sur la touche CALCULATRICE.
La barre de softkeys affichée actuellement à l'écran
comporte entre autres les fonctions de la calculatrice
de cône.
Pour calculer l'angle à partir de deux diamètres et de
la longueur, appuyez sur la softkey CONE: D1/D2/L.
Premier point du cône, DIAMETRE 1: Introduisez la
valeur avec les touches numériques et appuyez sur
Enter
ou bien palpez un point avec l'outil et validez
cette valeur avec MEMORISER.
Répétez cette opération pour le champ DIAMETRE 2.
Si vous utilisez la softkey MEMORISER, l'angle de
cône sera calculé automatiquement.
Si vous utilisez les touches numériques, introduisez la
valeur dans le champ LONGUEUR et validez avec
Enter
. L’angle du cône ainsi défini s’affiche dans le
champ ANGLE.

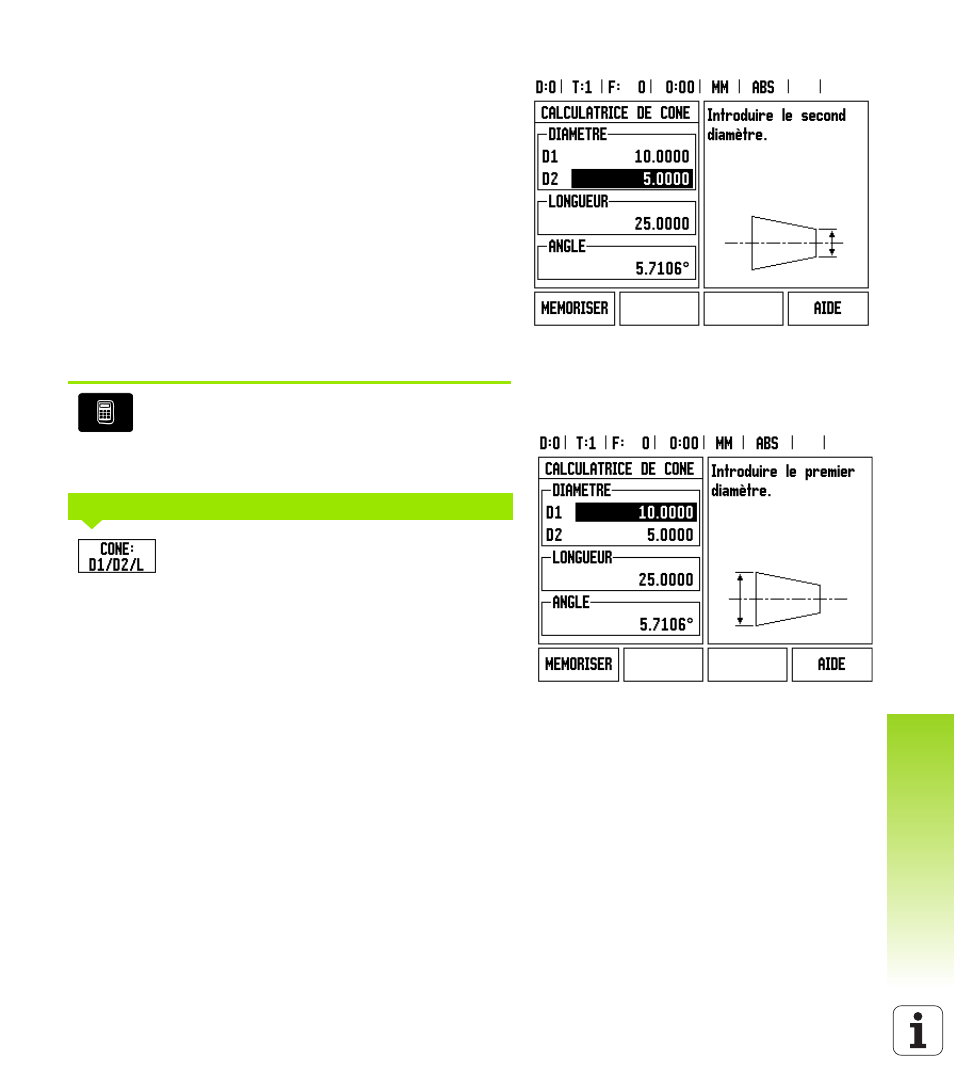

Fig. I.56 Masque d'introduction Calculatrice de cône
– Diamètre 1
Fig. I.57 Masque d'introduction Calculatrice de cône
– Diamètre 2
D1/D2 LONGUEUR
