ND 522/523
35
I – 3 F
onctions réservées aux opér
a
tions de fr
aisag
e
Utilisation du tableau d'outils
Exemple: Initialiser le point d'origine pièce sans fonction de
palpage. Cf. Fig. I.25
Diamètre d'outil: 2,00
Longueur d'outil: 20,000
Unité de mesure de l'outil: mm
Type d'outil: Fraise à surfacer
Appuyez sur la touche OUTIL.
Le curseur saute automatiquement au masque
d'introduction TABLEAU D'OUTILS.
Sélectionnez l'outil à définir ou introduisez son
numéro. Validez avec Enter.
Introduisez le diamètre de l'outil (2) et déplacez le
curseur sur le champ LONGUEUR.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez la longueur de l'outil (par exemple 20 mm)
et déplacez le curseur sur le champ UNITE DE
MESURE.
Vous pouvez aussi demander au ND 522/523 de vous
calculer le décalage d'outil. Cf. "Alternative" dans
l'exemple suivant.

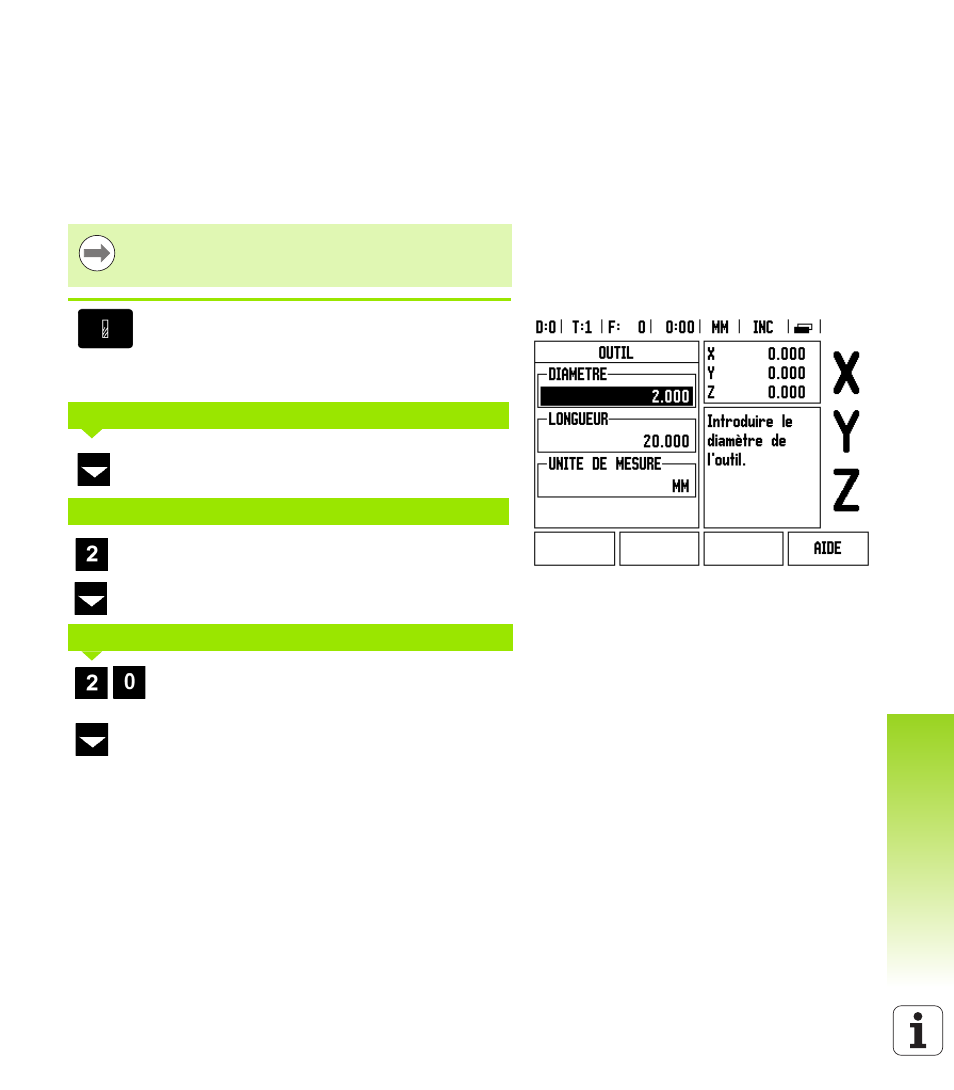

Fig. I.25 Introduire la longueur et le diamètre de l'outil
TABLEAU D'OUTILS
DIAMÈTRE D'OUTIL
LONGUEUR D'OUTIL
