I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e
Vous pouvez aussi demander au ND 522/523 de vous
calculer le décalage d'outil. Avec ce processus, vous
devez affleurer une surface de référence commune
avec la pointe de chacun des outils. Ceci permet au
ND 522/523 de déterminer l'écart de longueur entre
les différents outils.
Déplacez l'outil sur la surface de référence jusqu’à ce
que sa pointe vienne affleurer la surface.
Appuyez sur la softkey MEMORISER LONGUEUR.
Le ND 522/523 calcule le décalage d'outil par rapport
à cette surface.
Répétez ce processus sur la même surface de
référence et avec chacun des outils.
Introduisez l'UNITE DE MESURE (inch/mm) et
déplacez le curseur sur le champ TYPE.
Appuyez sur la softkey TYPES OUTILS. Dans la liste,
sélectionnez le type désiré et validez avec Enter.
– ALTERNATIVE –
Vous ne pouvez modifier les données que pour les outils
ayant utilisé la même surface de référence. A moins que
vous n'initialisiez de nouveaux points d'origine.
Si le tableau d'outils contient des outils dont la longueur a
déjà été déterminée, définissez tout d'abord la surface de
référence avec l'un de ces outils. Si vous ne le faites pas,
vous devez alors reconstituer le point d'origine lorsque
vous voulez commuter entre de nouveaux outils et des
outils déjà présents. Avant d'ajouter de nouveaux outils,
sélectionnez l'un des outils déjà présents dans le tableau
d'outils. Affleurez la surface de référence avec l'outil et
initialisez le point de référence à la valeur 0.

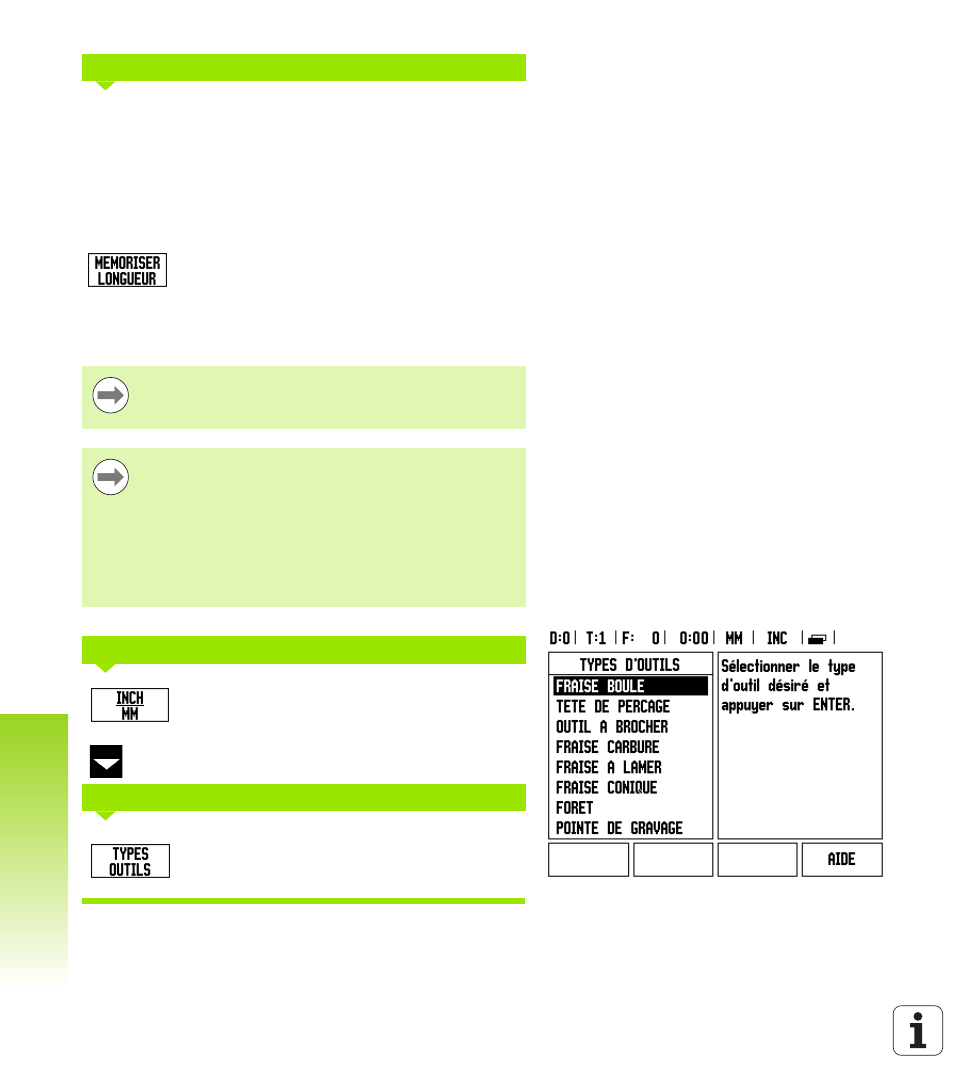

Fig. I.26 Champ TYPE D'OUTILS
UNITÉ DE MESURE DE L'OUTIL
TYPE D'OUTIL
