Fraisage oblique et fraisage d'un arc de cercle
Ce chapitre décrit les fonctions de fraisage oblique et de fraisage d'un
arc de cercle.
Pour fermer le masque d'introduction correspondant, appuyez sur la
touche FRAISER UN ARC ou FRAISAGE OBLIQUE. Ces fonctions vous
permettent de fraiser un contour oblique (Fraisage oblique) ou un arc
de cercle (Fraiser un arc) sur une machine manuelle.
Fonctions Fraisage oblique/Fraiser un arc
Fraisage oblique
Masque d'introduction: Cf. Fig. I.43 et Fig. I.44.
Dans le masque d'introduction FRAISAGE OBLIQUE, vous définissez
la surface à fraiser. Vous ouvrez le formulaire d'introduction des
données avec la touche FRAISAGE OBLIQUE.
 Plan: Avec la softkey PLAN, sélectionnez le plan désiré. Le plan actif
est affiché sur la softkey et dans le champ PLAN. Le graphisme dans
la fenêtre d'instructions aide à choisir le plan correct.
 Point initial: Introduisez les coordonnées du point initial et appuyez
sur MEMORISER pour enregistrer comme coordonnée la position
active.
 Point final: Introduisez les coordonnées du point final et appuyez
sur MEMORISER pour enregistrer comme coordonnée la position
active.
 Incrément:
Introduisez la taille de l'incrément. Lors du fraisage, la
taille de l'incrément indique la distance entre les différentes passes
et les différents incréments sur une même ligne.
Appuyez sur Enter pour exécuter l'usinage. Pour quitter la fonction
sans l'exécuter, appuyez sur la touche C. Les paramètres sont
préservés après mise hors tension de la visualisation de cotes.

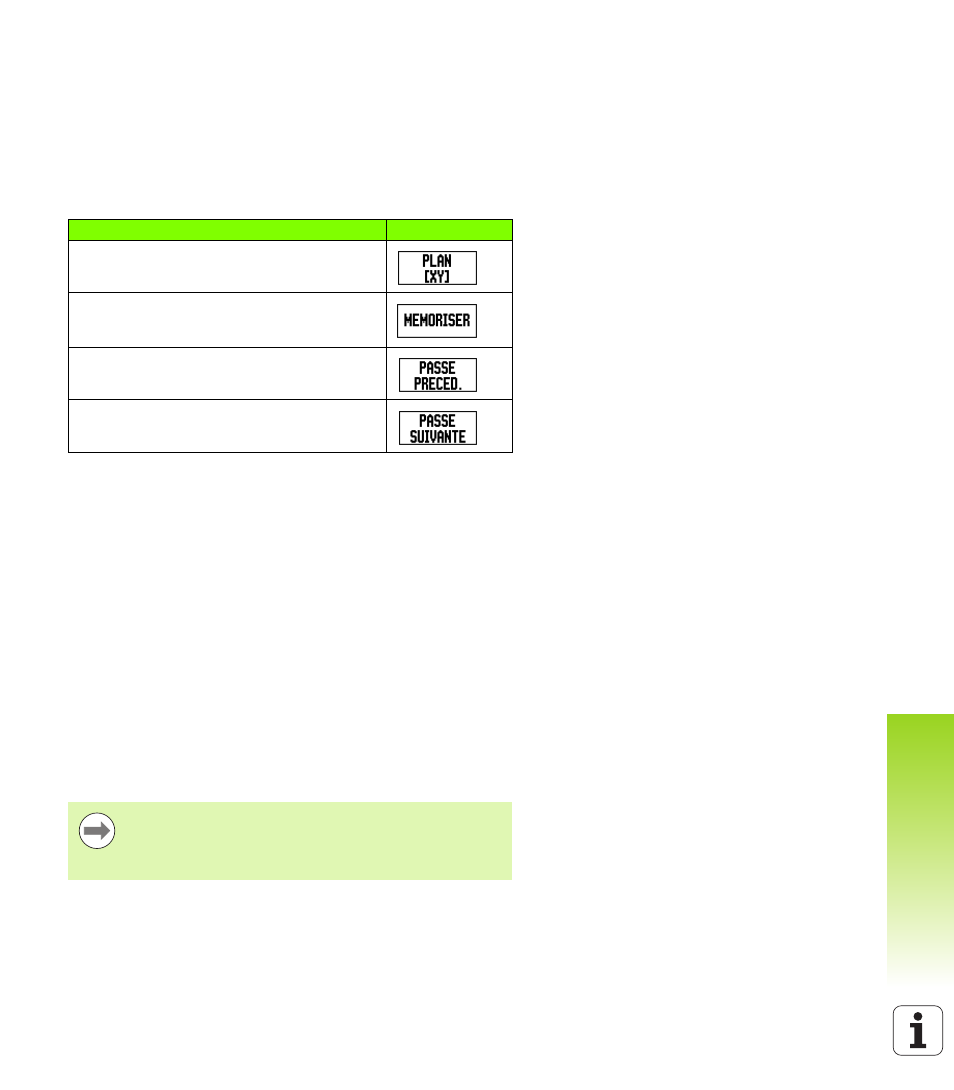

Fonction Softkey
Sélectionner le plan
Valider la position actuelle
Retourner à l'étape précédente
Passer à l'étape suivante
L'introduction de la taille de l'incrément est optionnelle.
Avec incrément = 0, l'opérateur indique le déplacement
qu'il souhaite effectuer entre chaque passe pendant la
durée d'exécution.
