Exemple: Palper l'arête de la pièce et initialiser cette arête comme
ligne de référence
Axe du point d'origine: X = 0 mm
Diamètre d'outil: D = 3 mm
Appuyez sur la touche POINT D'ORIGINE.
Déplacez le curseur sur le champ Axe X avec la
touche fléchée VERS LE BAS.
Appuyez sur la softkey PALPAGE.
Appuyez sur la softkey ARÊTE.
Affleurez l'arête de la pièce. 
Enregistrez la position de l'arête en appuyant sur la
softkey MEMORISER . La softkey MEMORISER est
intéressante pour calculer les données d'outil en
affleurant pièce sans l'aide d'un palpeur d’arêtes.
Pour que la valeur de position ne soit pas perdue lors
du dégagement de l'outil, enregistrez cette valeur en
appuyant sur la softkey MEMORISER lorsque l'outil entre
en contact avec l'arête de la pièce. Le rayon de l'outil
utilisé (T:1, 2...) ainsi que le sens du déplacement de
l'outil
avant l'action sur la softkey MEMORISER sont
validés pour la position affleurée sur l'arête de la
pièce.
Dégagez l'outil de l'arête de la pièce.
Introduisez la coordonnée de l'arête
et
validez avec Enter.

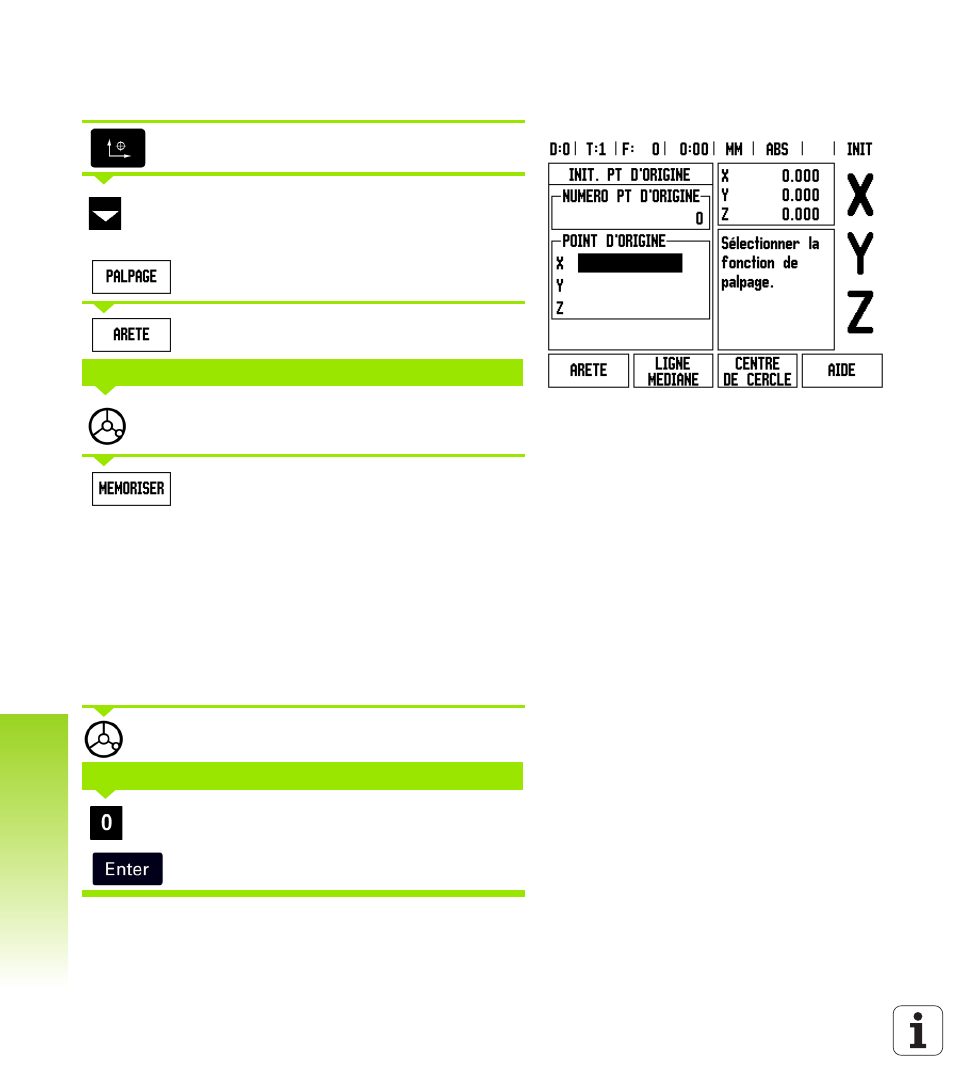

Fig. I.30
PALPER DANS L'AXE X
INTRODUIRE LA VALEUR POUR X
