Présélectionner la valeur incrémentale
Exemple: Perçage par „décomptage vers zéro“ avec positions en
valeurs incrémentales
Introduisez les coordonnées en valeurs incrémentales. Celles-ci sont
marquées à l'écran avec le préfixe I. Le point d'origine est le point zéro
pièce. Cf. Fig. I.34 & Fig. I.35.
Trou
1
à X = 20 mm / Y = 20 mm
Distance du trou 2 par rapport au trou 1 : XI = 30 mm / YI = 30 mm
Profondeur de perçage: Z = –12 mm
Modes de fonctionnement: INCRÉMENTAL
Activez le mode INIT. avec la softkey INIT./RAZ.
Appuyez sur la touche de l'axe X.
Introduisez la position nominale du trou 1 : X = 20 mm
et assurez-vous que la correction de rayon est
activée.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez la position nominale du trou 1 : Y = 20 mm
et assurez-vous que la correction de rayon est
activée.
Appuyez sur la touche fléchée VERS LE BAS.
Introduisez la position nominale pour la profondeur de
perçage: Z = –12 mm. Validez avec Enter.
Percez le trou
1
: Déplacer les axes X, Y et Z à la valeur
d'affichage zéro. Le petit carré du curseur graphique
de positionnement est centré entre les deux
marques.
Dégagez le foret.
Appuyez sur la touche de l'axe X.

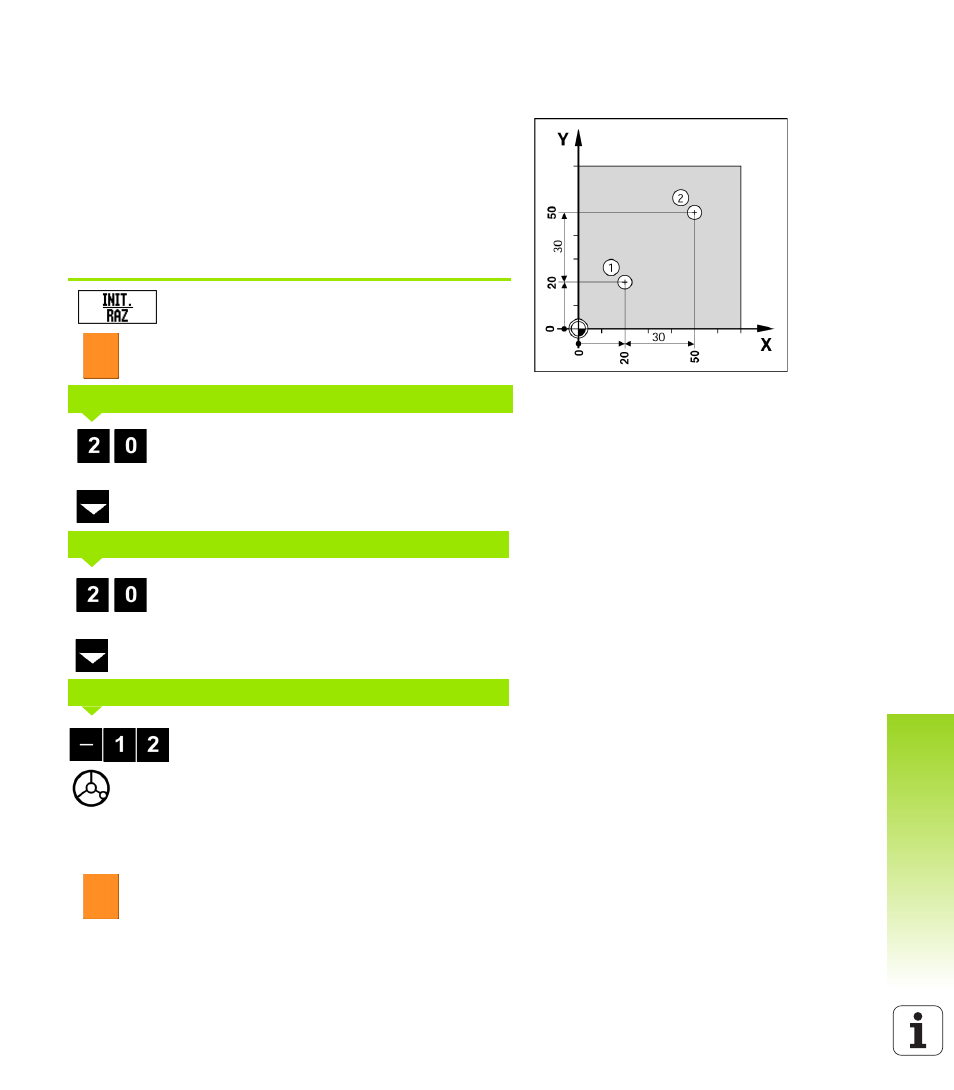

Fig. I.34 Exemple de perçage
- POSITION NOMINALE -
POSITION NOMINALE
POSITION NOMINALE
