Ce chapitre traite des fonctions disponibles exclusivement pour les
opérations de tournage. Les fonctions des touches utilisées aussi bien
pour les opérations de fraisage que pour le tournage sont décrites à
partir de la page 17.
Description détaillée des touches du pupitre
Symboles pour le tournage
Touche Outil
Le ND 522/523 peut enregistrer le décalage de 16 outils. Si vous
modifiez une pièce et définissez un nouveau point d'origine, tous les
outils se réfèrent alors automatiquement à ce nouveau point d'origine.
Avant d'installer un outil, vous devez introduire son décalage (position
de l'arête de coupe de l'outil) dans la visualisation de cotes. Pour
introduire le décalage de l'outil, vous disposez des fonctions
PRESELECTION/OUTIL ou MEMORISER/INIT.
Si vous mesurez vos outils avec un dispositif de préréglage d'outils,
vous pouvez introduire directement le décalage d'outil. Cf. Fig. I.48.
Appeler le menu TABLEAU D'OUTILS:
Appuyez sur la touche OUTIL.
Le curseur saute automatiquement au champ
TABLEAU D'OUTILS.
Sélectionner l'outil à définir. Validez avec Enter.
Fonction Symbole
Le symbole indique que la valeur affichée est
une valeur de diamètre. Si la valeur affichée est
une valeur de rayon, aucun symbole ne
s'affiche.
Ø

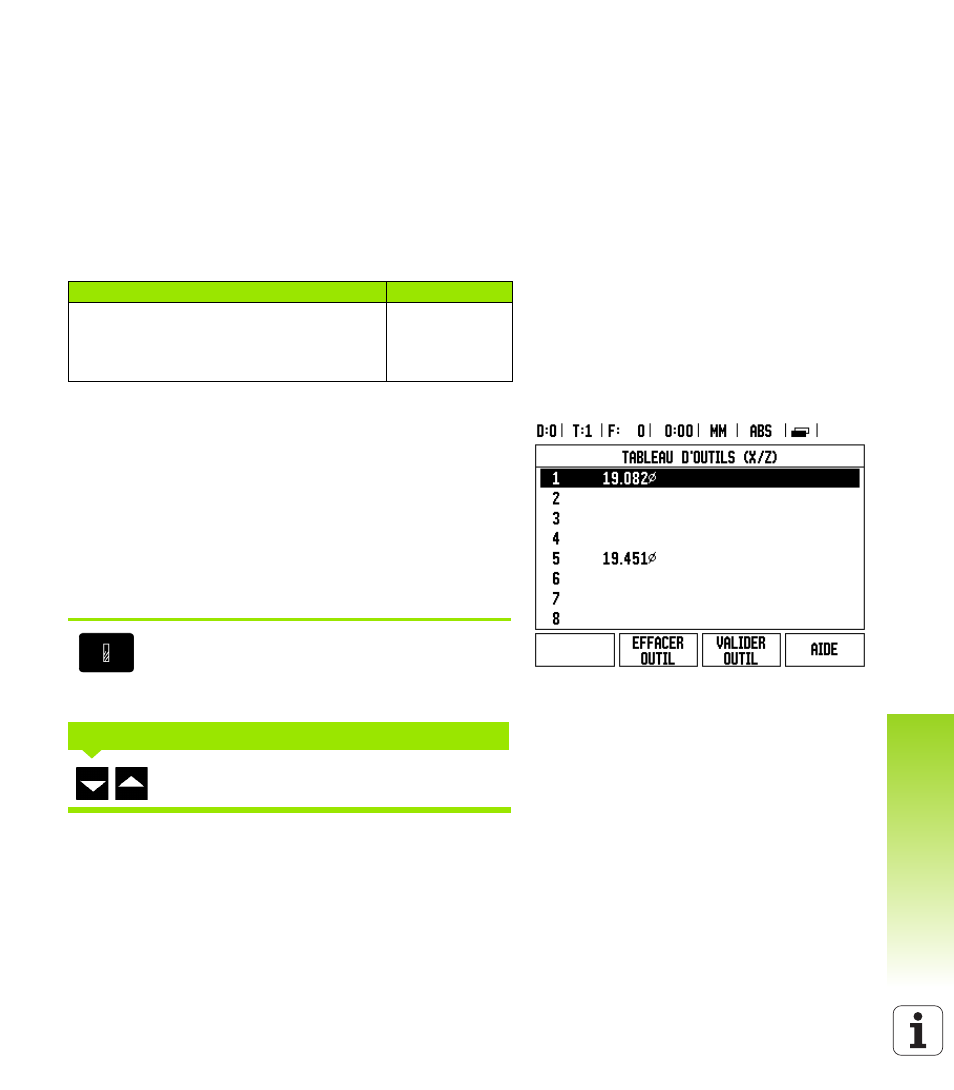

Fig. I.48 Tableau d'outils pour opérations de tournage
TABLEAU D'OUTILS
