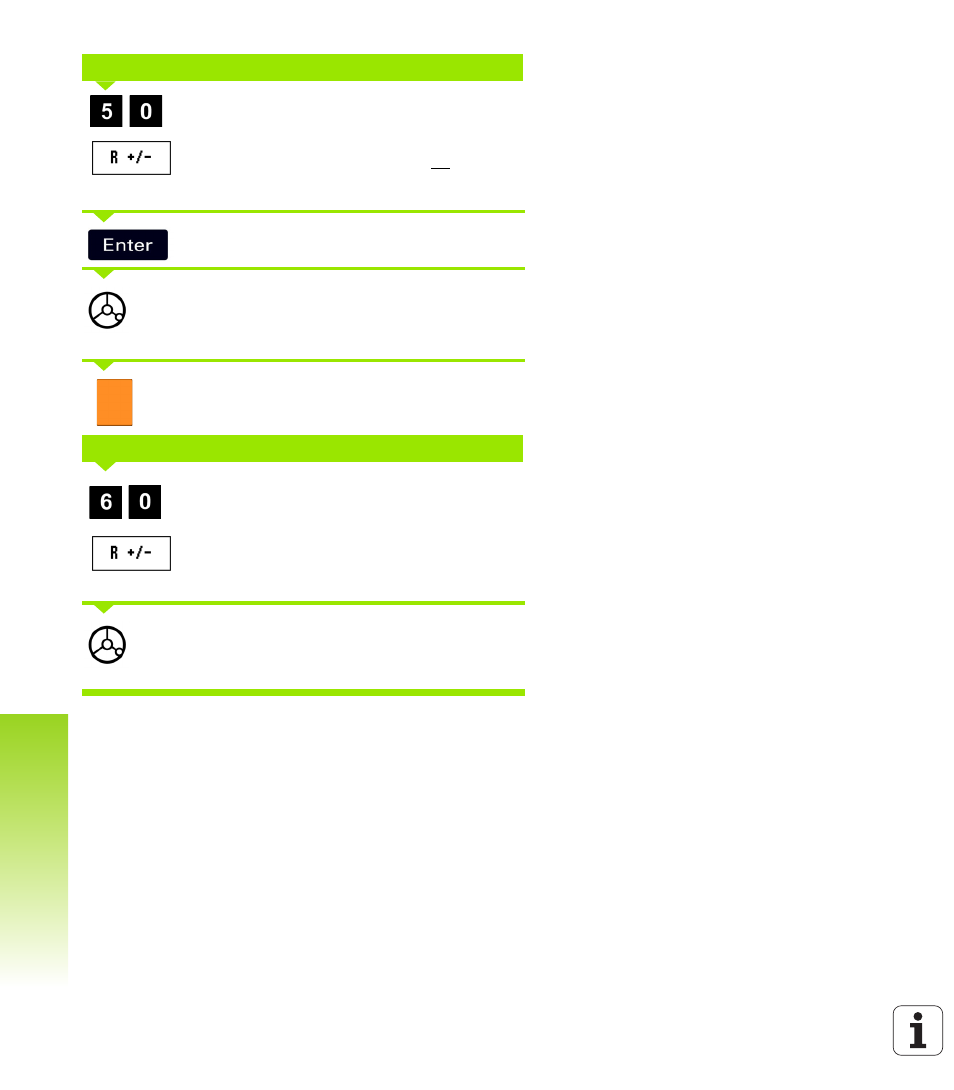

Introduisez la position nominale du coin 3 :
Y = +50 mm,
sélectionnez la correction du rayon d'outil R+ avec la
softkey R +/– (appuyer jusqu’à ce que R+ apparaisse
derrière les valeurs de l'axe).
Validez avec Enter.
Déplacez l'axe Y à la valeur d'affichage zéro. Le petit
carré du curseur graphique de positionnement est
centré entre les deux marques.
Appuyez sur la touche de l'axe X.
Introduisez la position nominale du coin 4 :
X = +60 mm,
sélectionnez la correction du rayon d'outil R+ et
validez avec Enter.
Déplacez l'axe X à la valeur d'affichage zéro. Le petit
carré du curseur graphique de positionnement est
centré entre les deux marques.
POSITION NOMINALE
POSITION NOMINALE
