HEIDENHAIN ND 522 - Manuel (Page 29)

ND 522/523
29
I – 2 Utilisation du ND
522/523
Description détaillée des softkeys utilisées pour
les fonctions générales
Cette section décrit plus en détails les fonctions des softkeys que
vous pouvez utiliser aussi bien en mode Fraisage que Tournage.
Softkey INIT./RAZ
Avec la softkey INIT./RAZ, vous définissez l'effet d'une touche d'axe.
Elle vous permet de commuter entre les fonctions INITIALISATION et
REMISE A ZERO. L'état actuel est affiché dans la barre d'état. Cf. Fig.
I.18
En mode de fonctionnement Absolu, si vous appuyez sur une touche
d'axe alors que la fonction INIT. est active, le ND 522/523 ouvre le
masque d'introduction POINT D'ORIGINE correspondant à l'axe
sélectionné. Si le ND 522/523 est en mode de fonctionnement
Incrémental, il affiche le masque d'introduction PRESELECTION.
En mode de fonctionnement Absolu, si vous appuyez sur une touche
d'axe alors que la fonction RAZ est active, le point d'origine sur cet axe
est remis à zéro à la position actuelle. Si cette opération a lieu en mode
de fonctionnement Absolu, la valeur de position incrémentale actuelle
est remise à zéro.

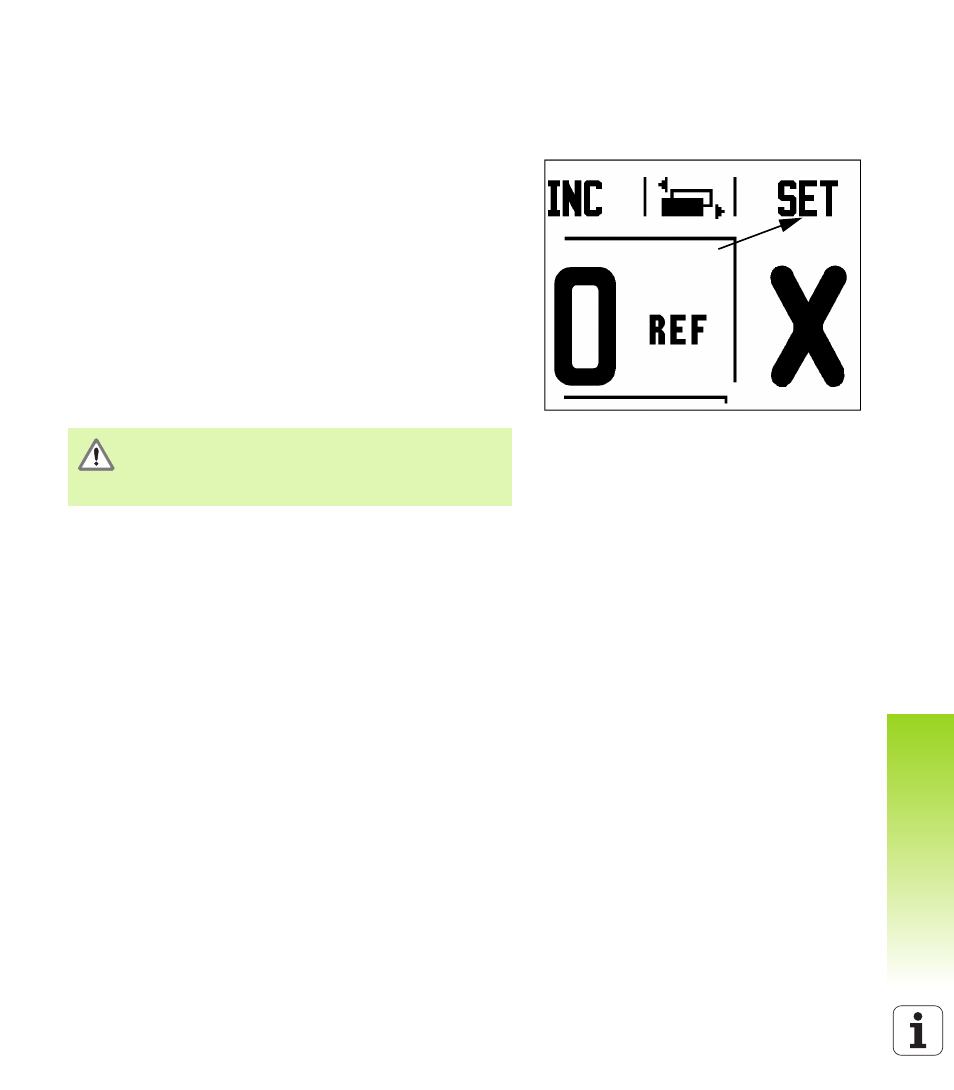

Fig. I.18 Affichage des pages et initialisation/remise à
zéro
Initialisation/remise
à zéro
En mode de fonctionnement Absolu, si vous appuyez sur
une touche d'axe alors que la fonction RAZ est active, le
point d'origine de l'axe concerné est remis à zéro à la
position actuelle de cet axe.
