HEIDENHAIN ND 522 - Manuel (Page 24)

24
I Instructions d'utilisation
I – 2 Utilisation du ND
522/523
Paramètres
Le ND 522/523 propose les deux menus suivants destinés à
configurer les paramètres de fonctionnement: PARAMETRER
USINAGE et PARAMETRER SYSTEME. Les paramètres du menu
PARAMETRER USINAGE vous permettent d'adapter les données
spécifiques à chaque opération d'usinage. Dans le menu
PARAMETRER SYSTEME, vous définissez les paramètres du
système de mesure, de l'affichage et de la communication.
Vous appelez le menu PARAMETRER USINAGE à l'aide de la softkey
PARAMETRES
. Cf. Fig. I.13. Dès que vous êtes dans le menu
PAREMETRER USINAGE, vous disposez des softkeys suivantes:
 PARAMETRER SYSTEME
Cette softkey vous permet d'accéder aux paramètres de
configuration. Cf. „Paramètres du menu PARAMETRER SYSTEME”
à la page 73.
 IMPORT/EXPORT
Cette softkey vous permet de lancer une procédure d'importation/
d'exportation des paramètres de fonctionnement. Cf. „Import/
Export” à la page 27.
 AIDE
Cette softkey vous permet d'ouvrir l'aide intégrée.
Paramètres du menu PARAMETRER USINAGE
Avec la touche fléchée VERS LE BAS/VERS LE HAUT, vous sélectionnez
les paramètres désirés et appuyez ensuite sur Enter pour les afficher
et les éditer.
Unité de mesure
Dans le masque d'introduction UNITE DE MESURE, vous définissez
l'unité de mesure ainsi que les formats dans lesquels vous désirez
travailler. Ces paramètres sont activés lorsque vous démarrez la
visualisation de cotes.
 Inch/MM – Les valeurs de mesure sont introduites et affichées avec
l'unité de mesure que vous avez indiquée dans le champ LINEAIRE.
Appuyez sur la softkey INCH/MM pour choisir entre Inch (pouces) et
millimètres. Et ce, aussi bien en mode Incrémental qu'en mode
Absolu.

Valeur décimale, radians ou degrés/minutes/secondes (DMS) –
L'affichage et l'introduction des angles ont lieu dans le champ
ANGULAIRE. Choisissez entre les trois softkeys VALEUR DECIMALE,
RADIANS
ou DMS.

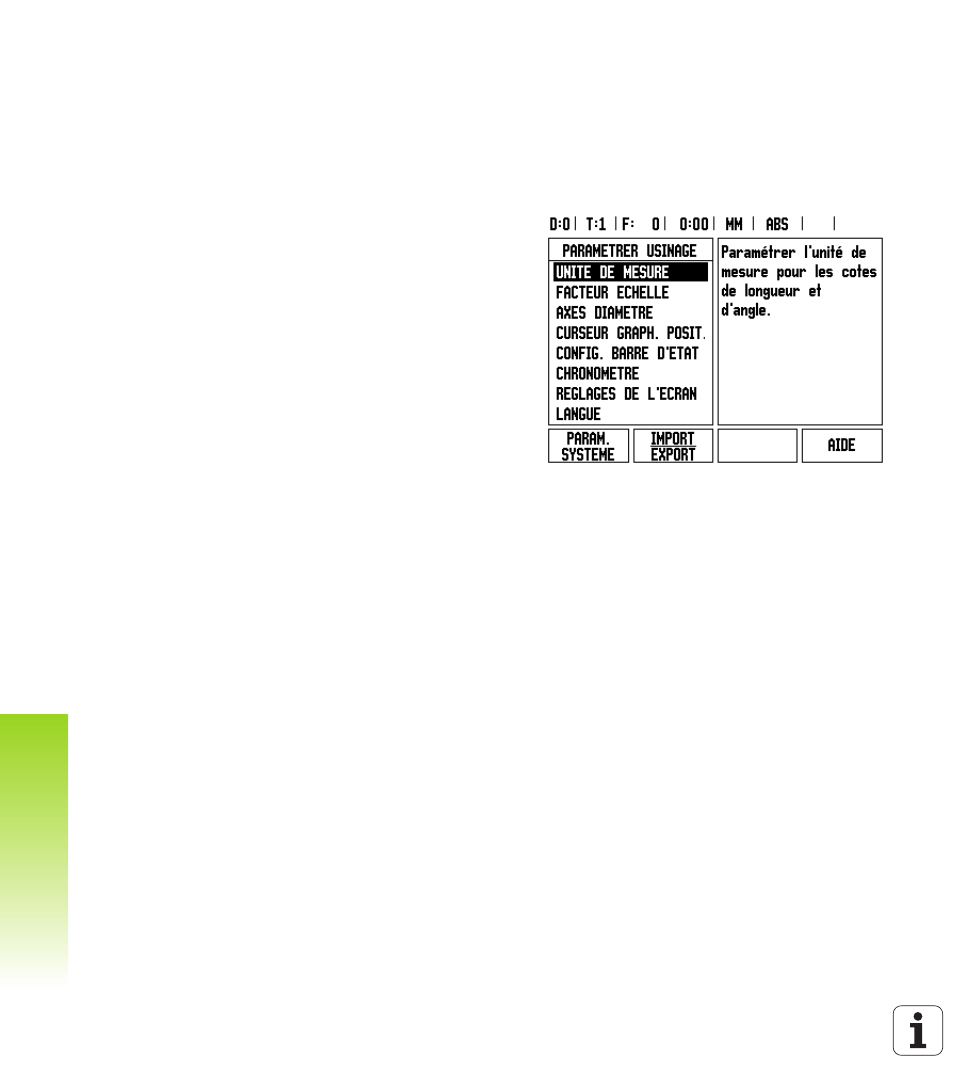

Fig. I.13 Menu PARAMETRER USINAGE en mode
Fraisage
