38
I Instructions d'utilisation
I – 3 F
o
nctions réservées aux opér
ations de fr
aisag
e
Exemple: Initialiser le point d'origine pièce sans fonction de
palpage
Cf. Fig. I.27 & Fig. I.28.
Diamètre d'outil: D = 3 mm
Suite chronologique pour l'initialisation dans cet exemple: X - Y - Z
Préparatifs: Définir l'outil actif comme l'outil à utiliser pour
l'initialisation du point d'origine.
Appuyez sur la touche POINT D'ORIGINE.
Le curseur se trouve maintenant dans le champ
NUMERO PT D'ORIGINE.
Introduisez le numéro du point d'origine et déplacez
le curseur sur le champ AXE X avec la touche fléchée
VERS LE BAS
.
Affleurez la pièce sur l'arête 1 .
Introduisez la position du centre de l'outil
(X = –1,5 mm) et
déplacez le curseur sur le champ AXE Y avec la
touche fléchée VERS LE BAS.
Affleurez la pièce sur l'arête 2 .

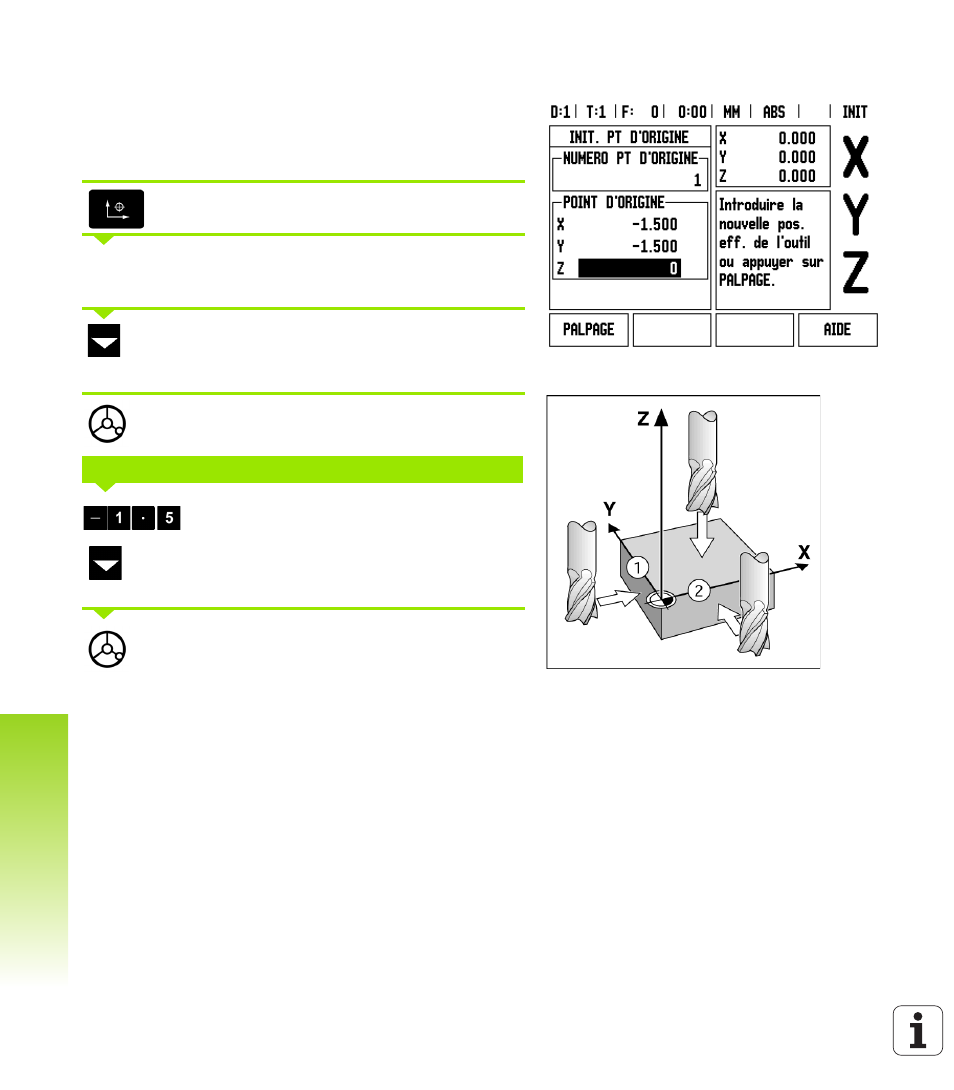

Fig. I.27 Masque d'introduction INIT. PT D'ORIGINE
Fig. I.28
INITIALISER POINT D'ORIGINE EN X
