I Instructions d'utilisation
I – 2 Utilisation du ND
522/523
1/2
La touche 1/2 intégrée dans le pupitre vous permet de déterminer la
moitié (ou le centre) de la course entre deux positions situées sur l'axe
sélectionné d'une pièce. Et ce, aussi bien en mode Incrémental qu'en
mode Absolu. Cf. Fig. I.19
Exemple: Déterminer le centre sur un axe sélectionné
Valeur en X: X = 100 mm
Centre: 50 mm
Déplacez l'outil sur le premier point.
La softkey INIT./RAZ doit être sur RAZ.
Sélectionnez l'axe X et
allez au 2ème point.
Appuyez sur la touche 1/2, puis sur la touche de l'axe
X et déplacez-vous ensuite à la valeur zéro. Le centre
entre ces deux points est ainsi défini.

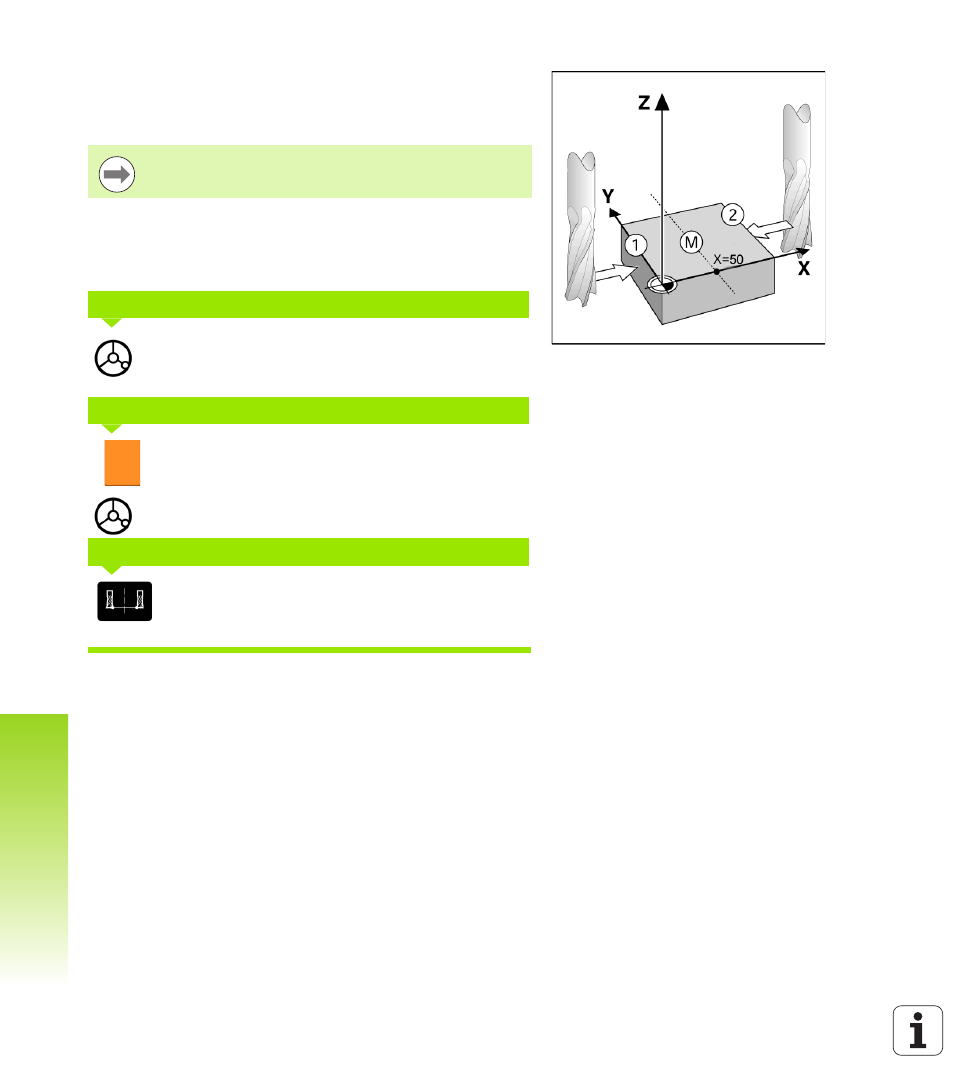

Fig. I.19 Exemple: Déterminer le centre entre deux
points
En mode Absolu, cette fonction modifie les positions des
points d'origine.
ALLER AU 1ER POINT
REMETTRE L'AXE ZÉRO ET ALLER AU 2ÈME POINT
APPUYER SUR 1/2 ET SE DEPLACER A ZERO
