Restituer les valeurs de mesure
La fonction Sortie valeur mesure vous permet de transférer les
positions actuelles des axes et les valeurs définies lors du palpage via
une interface série et/ou parallèle. La restitution des positions
actuelles des axes est activée par un signal de hardware externe (qui
implique l'interface machine auxiliaire et optionnelle AMI) ou par une
commande (Ctrl B) transmise au POSITIP 880 via l'interface série.
La sortie des données pendant le palpage ainsi que l'option STOPPER
AFFICHAGE sont activées ou désactivées dans le masque
d'introduction SORTIE VALEUR MESURE.
„ Activer la restitution de la valeur de mesure – Vous pouvez soit
activer (ACT.), soit désactiver (DESAC.) cette fonction. Lorsque la
restitution de la valeur de mesure est activée, les données sont
restituées dès que le palpage est terminé.
„ Geler l'affichage – Options:
„ Désac. – L'affichage ne s'arrête pas pendant la restitution de la
valeur de mesure.
„ Simultané – L'affichage s'arrête pendant la restitution de la valeur
de mesure. Il reste arrêté tant que l'entrée à commutation reste
activée.
„ Geler – L'affichage est gelé et actualisé à la restitution de chaque
nouvelle valeur de mesure.
Informations relatives au format des données restituées: cf. II-5
Restitution de la valeur de mesure.
Le curseur graphique de positionnement
Le masque d'introduction CURS. GRAPH. POSITIONNEMENT sert à
configurer le curseur graphique que l'on trouve en mode de
fonctionnement CHEMIN RESTANT sous l'affichage POS des axes.
Chaque axe dispose de sa propre plage. Cf. fig. I.66.
8 Vous activez le curseur graphique de positionnement avec la softkey
ACT.
ou bien vous introduisez tout simplement les valeurs des axes
à l'aide des touches numériques. Introduisez la valeur standard 5
mm.
8 Le masque d'introduction affiche uniquement les axes que vous
avez réglés lors de la configuration des axes. Les configurations du
curseur graphique de positionnement sont préservées après la mise
hors tension du POSITIP 880.

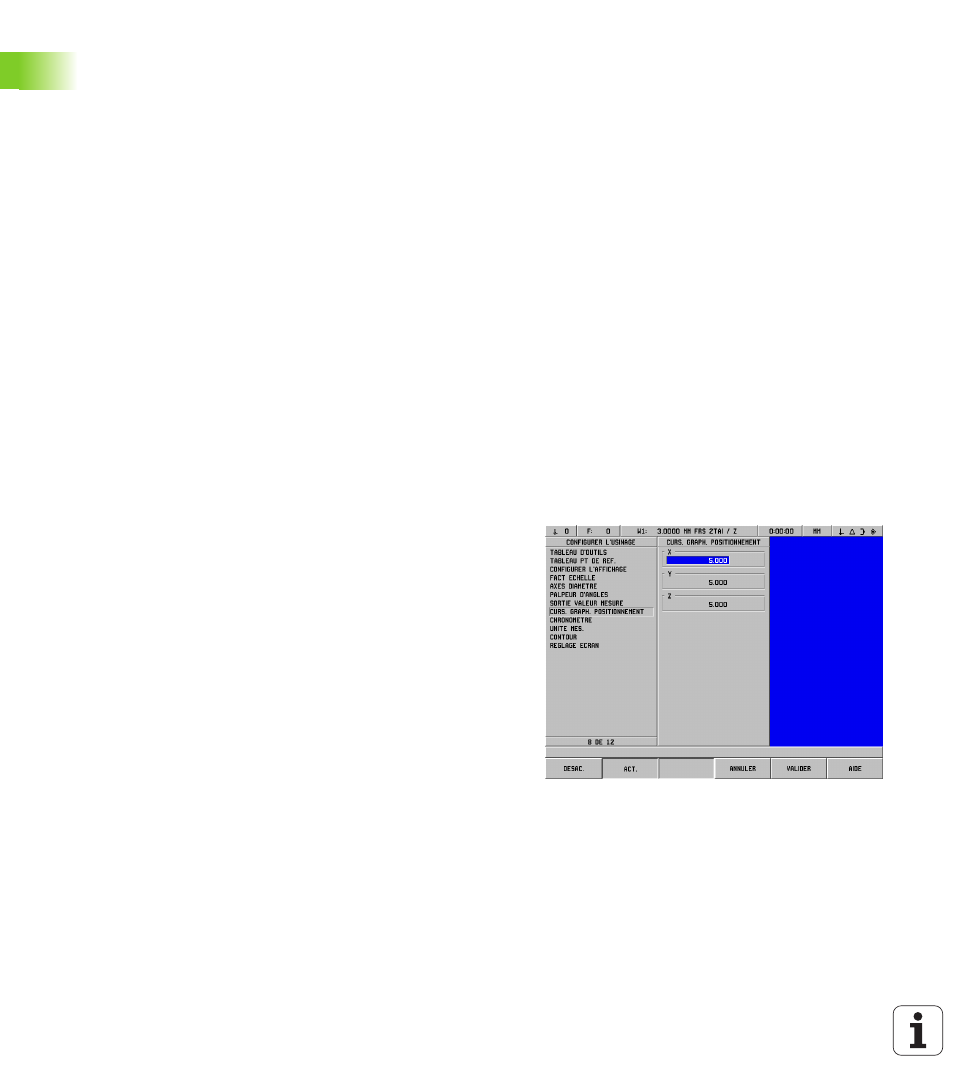

fig. I.66 Le curseur graphique de positionnement
