Correction d'erreur linéaire
Vous pouvez utiliser la correction d'erreur linéaire si la mesure réalisée
par un système de mesure comparateur révèle qu'il y a un écart
linéaire sur toute la longueur de mesure. L'écart peut être compensé
en appliquant un facteur de correction. Cf. fig. II.11 & fig. II.12
Introduction directe
8 Vous pouvez introduire directement l'erreur du système de mesure
si vous la connaissez. Pour cela, appuyez sur la softkey LINEAIRE.
8 Introduisez le facteur de correction en ppm (de l'anglais: parts per
million) et appuyez sur la softkey VALIDER.
Calcul automatique
8 Le calcul automatique vous permet d'utiliser des cales-étalons pour
calculer le facteur de correction.
8 Appuyez sur la softkey CALCUL AUTO. Le masque d'introduction
INTERVALLE DEFAUTS s'affiche à l'écran.
8 Déplacez la table sur la première arête de la cale-étalon et appuyez
sur la softkey START. Le champ VALEUR MESURE est remis à zéro.
8 Déplacez la table sur la seconde arête de la cale-étalon. Pendant que
vous déplacez la table, le champ VALEUR MESURE affiche l'écart
de la règle de mesure par rapport à la première arête.
8 Appuyez sur la softkey FIN.
8 Dans le champ REFERENCE, introduisez la taille de la cale-étalon. Si
vous avez abordé les arêtes de la cale-étalon dans deux directions
opposées, tenez compte dans le champ REFERENCE du diamètre
de l'outil ou de la tige de palpage de la jauge d'épaisseur.
8 Après avoir introduit la valeur, appuyez sur la softkey VALIDER si vous
désirez fermer le masque d'introduction. Le POSITIP 880 calcule
alors le facteur de correction.
fig. II.11 Formule pour le calcul de la correction
d'erreur linéaire
Pour calculer la correction d'erreur linéaire, utiliser
la formule suivante:
Facteur de corr. LEC =
On a S = longueur mesurée avec comparateur
M =longueur mesurée avec système
de mesure sur l'axe
Exemple
Si la longueur mesurée par le comparateur est de
500 mm et seulement de - 499,95 mm par le
système de mesure sur l'axe X, on obtient un
facteur de correction de 100 ppm (de l'anglais:
parts per million = parts par million) pour l'axe X.
LEC =
LEC = 100 ppm
(arrondi au nombre entier
supérieur)
( )
S – M
M
x 10 6 ppm
( )
500 – 499,95
499,95
x 10 6 ppm

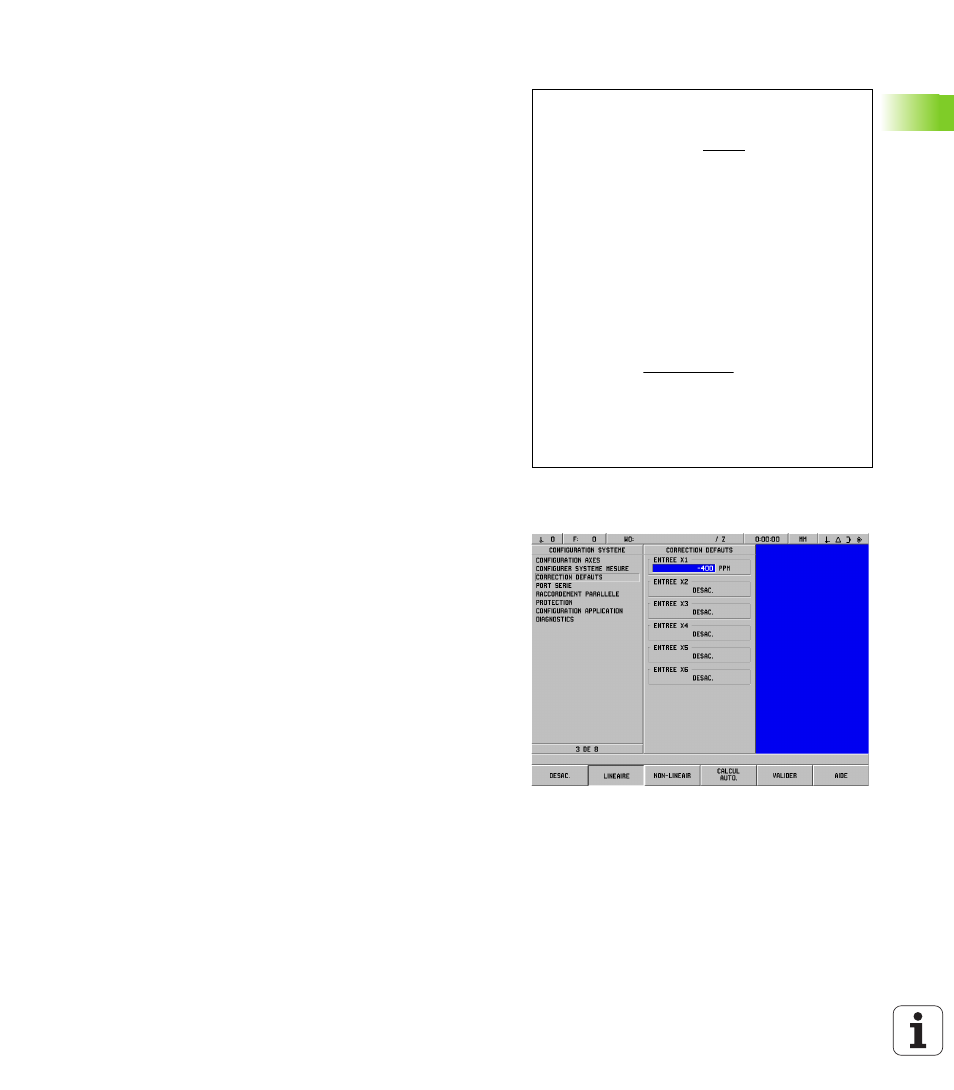

fig. II.12 Le masque d'introduction pour la correction
d'erreur linéaire
