Configurer l'axe d'outil
En sélectionnant l'axe d'outil, vous définissez le plan d'usinage. Une
correction du rayon d'outil est initialisée pour les axes qui définissent
le plan d'usinage. Une correction de longueur d'outil est appliquée le
long de l'axe d'outil.
Exemple: Une perceuse horizontale doit exécuter des motifs
d'usinage, par exemple des cercles de trous dans le plan YZ. Les trous
sont exécutés dans l'axe X. Dans cette configuration, vous définiriez
donc l'axe X comme axe d'outil.
8 Appuyez sur la softkey SELECT AXE OUTIL.
8 Sélectionnez l'axe avec l'une des softkeys proposées.
8 Appuyez sur la softkey VALIDER, puis sur la softkey VALIDER CONFIGS.
Tableau de points de référence (fraisage seulement)
Le tableau de points de référence contient les positions absolues des
points de référence par rapport à la marque de référence. En règle
générale, vous initialisez les points de référence avec les fonctions de
points de référence et les fonctions de palpage en mode VALEUR
EFFECTIVE. Si nécessaire, vous pouvez aussi initialiser directement
les points de référence. Cf. fig. I.64.
8 Avec les touches fléchées, sélectionnez le point de référence désiré
et validez avec la touche ENT. Apparaît alors le masque
d'introduction permettant de décrire les points de référence.
8 Avec les touches numériques, introduisez les valeurs désirées et
validez-les pour chaque axe avec ENT. Les valeurs des points de
référence se réfèrent aux marques de référence.
8 Lorsque toutes les valeurs sont introduites, appuyez sur la softkey
VALIDER
.
Réinitialiser le tableau de points de référence
8 Appuyez sur la softkey ANNULER TOUS PTS DE REF. si vous désirez
réinitialiser toutes les valeurs des axes dans le tableau de points de
référence.
L'outil et l'axe d'outil que vous avez sélectionnés
deviennent aussitôt actifs. Les configurations
précédentes ne peuvent pas être rétablies, même avec la
softkey EFFACER MODIFS.

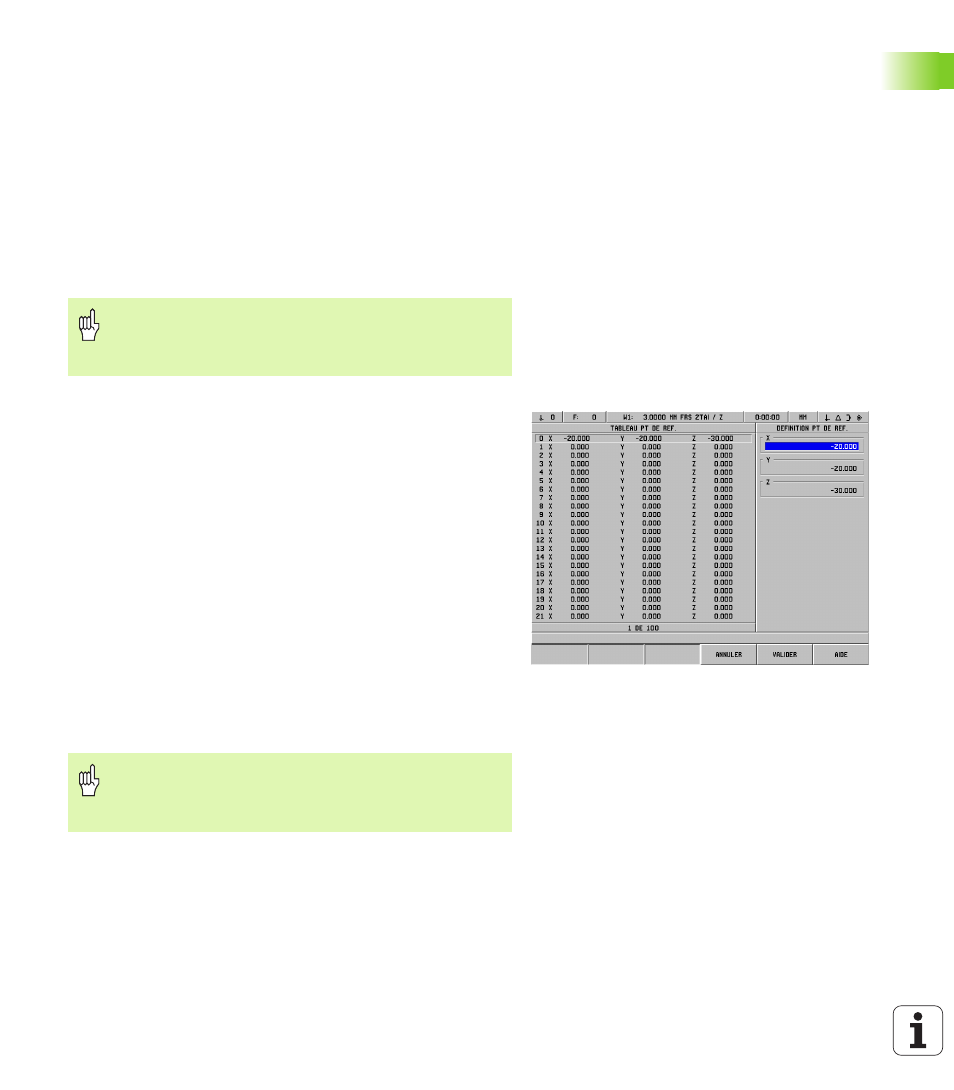

fig. I.64 Tableau de points de référence pour le
fraisage
Vous pouvez protéger le numéro de point de référence 0
si vous désirez éviter qu'il ne soit modifié. Vous trouvez
d'autres informations à ce sujet au chapitre II-2,
„Configurer le système“.
