POSITIP 880
51
I – 5 Motifs d'usinag
e

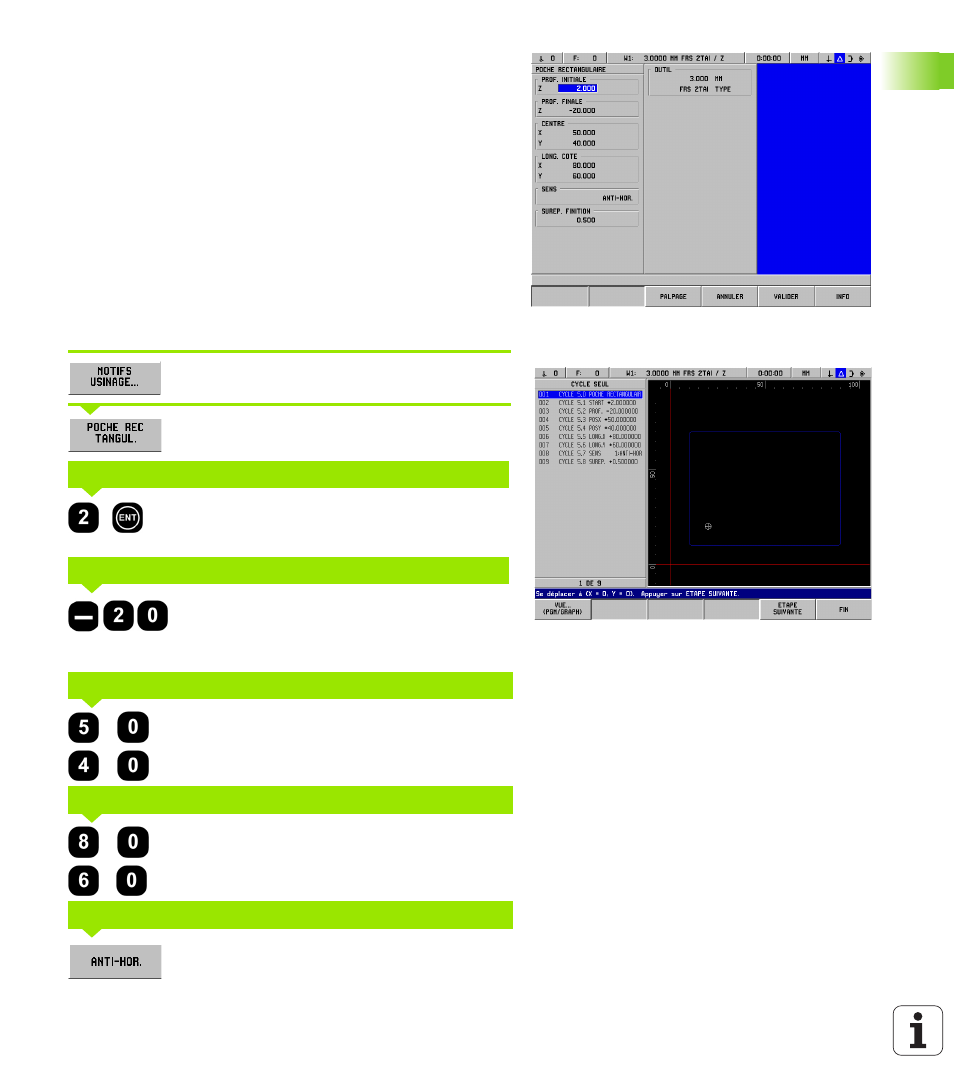

Exemple de programme: Fraisage d'une poche rectangulaire. Cf.
fig. I.39 & fig. I.40.
Position initiale: 2 mm
Profondeur de fraisage: -20 mm
Centre de la poche X: 50 mm
Centre de la poche Y: 40 mm
Longueur côté X: 80 mm
Longueur côté Y: 60 mm
Sens: anti-horaire
Surépaisseur de finition: 0,5 mm
Exemple : Introduire les données de la poche rectangulaire dans le
programme
Mode de fonctionnement: CHEMIN RESTANT
Appuyer sur la softkey MOTIFS USINAGE.
Appuyer sur la softkey POCHE RECTANGUL.
Introduire la PROF. INITIALE (2 mm). Valider avec
ENT
.
Introduire la PROF. FINALE (– 20 mm).
Valider avec ENT.
Introduire la valeur X et Y du centre de la poche.
Valider avec ENT.
Introduire la valeur X et Y du côté.
Valider avec ENT.
Introduire le sens de rotation (sens anti-horaire).
Valider avec ENT.
fig. I.39 Exemple de programme POCHE
RECTANGULAIRE
fig. I.40 Graphisme du programme POCHE
RECTANGULAIRE
PROF. INITIALE
PROF. FINALE
CENTRE
LONG. CÔTÉ
SENS
