POSITIP 880
133
II – 2 Configur
er le système
Représentation graphique du signal d'un système de mesure
A l'aide de ce paramètre, vous pouvez représenter graphiquement les
signaux de chaque système de mesure. Cf. fig. II.19.
8 Sélectionnez le système de mesure que vous désirez vérifier.
8
Sélectionnez l'entrée souhaitée du système de mesure et validez
avec ENT.
8 Dès que vous déplacez le système de mesure, vous apercevez les
signaux des canaux A et B.
8 Appuyez sur la softkey FIN TEST si vous souhaitez quitter le test.
Statistiques-système
Les statistiques-système vous permettent de savoir depuis combien
de temps l'affichage et le système étaient sous tension.
La course totale du déplacement de chaque système de mesure est
également affichée.
Appuyez sur la softkey FIN TEST si vous souhaitez quitter le test.

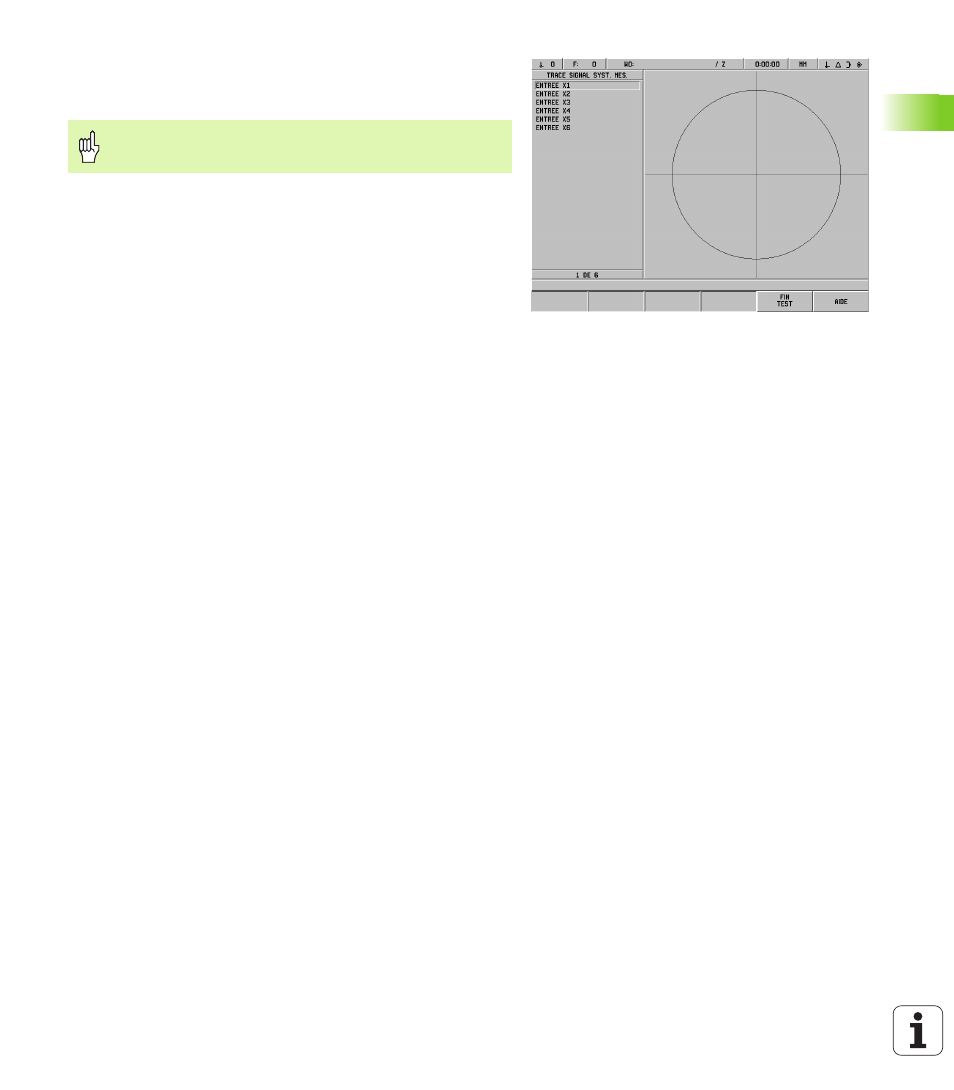

fig. II.19 Exemple de représentation graphique d'un
signal
Cette fonction de diagnostic n'est pas disponible pour les
systèmes de mesure avec interface EnDat.
